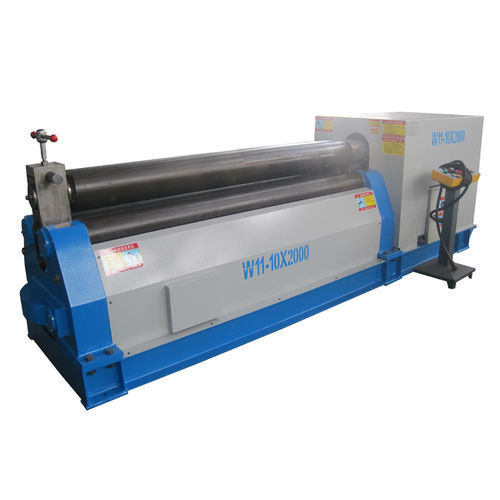

La struttura della piegatrice meccanica a tre rulli simmetrici è del tipo a tre rulli simmetrici. Il rullo superiore esegue il movimento di sollevamento verticale nella posizione simmetrica del centro dei due rulli inferiori. L'ingranaggio di uscita del riduttore si ingrana con i denti del rullo inferiore per fornire la coppia alla piastra laminata. La macchina utensile ha una struttura compatta ed è facile da usare e mantenere. La pre-curvatura deve essere completata con altre attrezzature.
Forma di controllo:
Artificiale
Tipo di alimentazione:
Elettrico
Materiale dell'oggetto:
Metallo
Industrie applicabili:
Universale
Ambito di applicazione:
Deformazione a flessione della lamiera
Caratteristiche delle prestazioni
La struttura della piegatrice meccanica a tre rulli simmetrici della serie W11 è del tipo a tre rulli simmetrici. Il rullo superiore si muove verticalmente verso l'alto e verso il basso attraverso la trasmissione a ingranaggi conici nella posizione centrale simmetrica dei due rulli inferiori. L'ingranaggio finale del riduttore principale fa ingranare gli ingranaggi dei due rulli inferiori. Il movimento rotatorio cooperativo fornisce la coppia alla lamiera laminata. La lastra di metallo plastico di dimensioni piatte passa tra i tre rulli di lavoro (due rulli inferiori e un rullo superiore) della macchina di laminazione delle lastre, e la lastra di metallo viene continuamente piegata attraverso passaggi multipli con l'aiuto della pressione inferiore del rullo superiore e della rotazione del rullo inferiore. Si produce una deformazione plastica permanente e la lamiera viene arrotolata nel cilindro, nel cono o in una parte di essi. Lo svantaggio di questa piegatrice meccanica a tre rulli è che l'estremità della piastra deve essere pre-curvata con altre apparecchiature.
---
