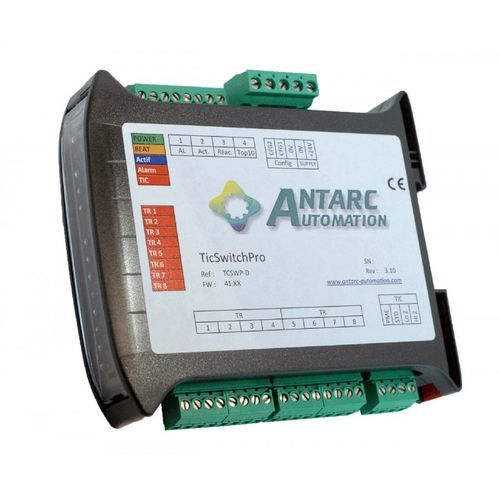

Decoder TicSwitch®
Aggiungi ai preferiti
Confronta con altri prodotti
Descrizione
Presentazione
Funzionalità principali
Compatibilità e fasce tariffarie supportate
Configurazione specifica
Aree di applicazione
Caratteristiche / specifiche tecniche
- Decoder dei segnali teleinformazione cliente (TIC) dai contatori elettronici per estrarre la fascia tariffaria in corso.
- Informazione resa disponibile su 8 uscite pulite NO.
- Versione Pro: dati di conteggio energia attiva, reattiva e Top10 disponibili su uscite OptoMos. Uscita OptoMos dedicata per allarme "Difetto segnale TIC".
- Alimentazione: 10–30VDC o 85–264VAC a seconda della versione.
Funzionalità principali
- 1 ingresso TIC opto‑isolato (accoppiatore opto‑isolato integrato) con configurazione alta/bassa impedenza per convivenza con sistemi di terze parti.
- 8 uscite TOR per fasce tariffarie.
- Versioni Pro e Load‑shedding: 4 uscite impulso energia (OptoMos).
- Impulso selezionabile (100 Wh di default o 10 Wh tramite ponticello esterno). Versione DN: impulsi fino a 20 Hz (sottoscrizioni fino a 720 kW a 10 Wh/impulso). Versione DH: 60 Hz (sottoscrizioni fino a 2 MW a 10 Wh/impulso).
- Nessun software o hardware dedicato richiesto, fornito pronto all'uso.
Compatibilità e fasce tariffarie supportate
- Compatibile con contatori elettronici Blu (CBE), Giallo (CJE), Verde (ICE), LINKY, PME‑PMI, SAPHIR (se presente uscita TIC, 1200 o 9600 baud).
- Supporta contatori in immissione (cogenerazione, FV, eolico).
- Supporto tariffe:
- Blu (CBE): fino a 6 fasce (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR).
- Linky (LNK): da 1 a 8 fasce.
- Giallo (CJE): 6 fasce (HPE/HCE/HPH/HCH/P/PM).
- Verde (ICE): fino a 8 fasce (PM/HH/HPE/HCE (A5 EJP) / P/HPH/HCH/HPD/HCD/HPE/HCE/JA (A8 Base)).
- ICE‑4Q Injection, PME‑PMI, SAPHIR: fino a 8 fasce a seconda della configurazione.
Configurazione specifica
- Per ICE‑4Q, PME‑PMI, SAPHIR: possibilità di configurare la decodifica su periodo di prelievo o immissione (ponticello su morsetto dedicato).
- Secondo ponticello: configurazione delle uscite "energia" (Pro e Load‑shedding) a seconda del tipo di contatore (es.: prelievo/immissione, energia 1/2, Distributore/Fornitore).
Aree di applicazione
- GTB / GTC
- Sistemi di gestione e ottimizzazione energetica
- Monitoraggio energetico
- Load‑shedding
Caratteristiche / specifiche tecniche
- Codice prodotto (SKU): TCSW-D
- Numero ingressi TIC: 1
- Numero uscite TOR: 8
- Uscite relè: 8 relè 1A / 30VDC - 0,5A / 125VAC (tutte le versioni)
- Uscite OptoMos (Pro e Load‑shedding): 4 OptoMos 48V / 200mA AC/DC
- Alimentazione elettrica: 10–30VDC o 85–264VAC (a seconda della versione)
- Consumo: tip. 0,7W - 30mA @ 24VDC
- Connessioni: connettori rimovibili Phoenix (MSTB passo 5.08 per alimentazione; MCV passo 3.81 / RJ45 per via TIC PME‑PMI; MCV passo 3.81 per uscite)
- Dimensioni: 22.5 (L) x 101 (A) x 119 (P) mm
- Peso: 140 g
- Fissaggio: guida DIN simmetrica
- Posizione di funzionamento: indifferente
- Temperatura di esercizio: -20°C a 80°C
- Umidità ambiente: 10 – 90 % UR (senza condensazione)
- Compatibilità contatori citati: Landis & Gyr (L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 a seconda del FW), Sagem (S10C2, U3C2, C1000, C2000, C2000‑4...), LINKY mono/tri, SagemCom C3000, Actaris (A70TJ, A12ETJ...), Chauvin‑Arnoux TRIMARAN 2, Actaris QE16, QE16M, Itron ACE6000, SagemCom C3500, ALTYS, ecc.
