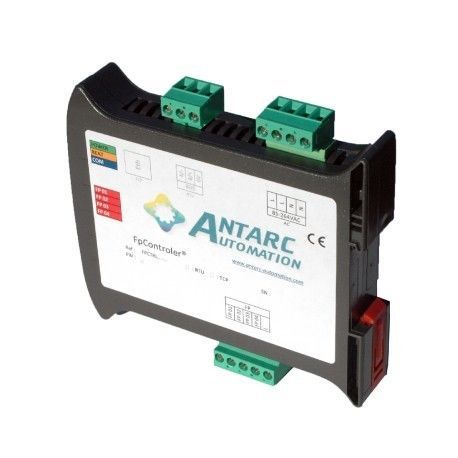

Gateway di comunicazione FpControler®

industrialedi telemetriaEthernet

Breve descrizione

• Gateway Modbus verso filo pilota (Fil Pilote) a 4 o 8 canali
• Compatibile con ordini a 4 e 6 posizioni
• Fino a 25 radiatori controllati per canale
• Modbus RTU o Modbus TCP
• Alimentazione 85-264 VAC
• Visualizzazione dello stato per ogni canale
• Modalità di avvio configurabile per canale
• Custodia modulare DIN 22,5 mm (1,25U)

Descrizione dettagliata
Il FpControler è un gateway Modbus verso filo pilota che permette a un sistema di gestione degli edifici (BMS/GTB) di controllare flotte di radiatori elettrici. Gestisce 4 o 8 zone indipendenti. Le uscite sono optoisolate e consentono il collegamento di decine di radiatori distribuiti sulle uscite. Ogni uscita può essere impostata su quattro ordini (Comfort / Eco / Antighiaccio / Spento) o su sei ordini (Comfort -1°C / Comfort -2°C). La modalità predefinita di ogni canale all'accensione o dopo un timeout di comunicazione Modbus è configurabile. La configurazione si limita alla definizione dell'indirizzo del modulo ed è eseguibile via Modbus senza strumenti dedicati. Il gateway è disponibile nelle versioni Modbus RTU (RS485) o Modbus TCP (Ethernet), e nelle varianti a 4 o 8 uscite filo pilota.

Campi di applicazione

• Controllo di flotte di radiatori elettrici tramite GTB con comandi filo pilota
• Scarico intelligente dei carichi
• Gestione del comfort

Informazioni tecniche

• Bus (RS485): RS485 su doppino schermato
• Velocità (RS485): 1200, 2400, 9600, 19200 baud
• Parità: nessuna / pari / dispari
• Bus (Ethernet): Ethernet su doppino
• Velocità (Ethernet): 10 / 100 Mbps
• Protocollo: Modbus / Jbus
• Funzioni supportate: 3, 6 e 16
• Lunghezza di raggruppamento: 30 registri
• Alimentazione: 85-264 VAC
• Consumo: 0,7 W esclusi carichi filo pilota (tip. RTU)
• Connessioni: Alimentazione, bus e filo pilota tramite connettore rimovibile Phoenix MSTB passo 5.08
• Numero di radiatori controllabili: indicativo ~100 (nota prodotto: fino a 25 per canale; circa 50 radiatori collegabili sulle uscite)
• Geometria: Dimensioni 22,5 x 101 x 119 mm (L x A x P)
• Peso: 148 g
• Fissaggio: Binario DIN simmetrico
• Posizione di funzionamento: indifferente
• Ambiente: Temperatura di funzionamento -20°C a 80°C
• Umidità ambiente: 10–90% UR, senza condensa

Caratteristiche / specifiche tecniche

• Nome commerciale: FpControler
• Funzione principale: gateway Modbus verso filo pilota (controllo radiatori)
• Versioni bus: RTU (RS485) o TCP (Ethernet)
• Uscite filo pilota: 4 o 8 canali
• Comandi per canale: 4 comandi (Comfort / Eco / Antighiaccio / Spento) o 6 comandi (Comfort -1°C / Comfort -2°C)
• Indirizzamento e configurazione via Modbus
• Uscite optoisolate
• Alimentazione: 85-264 VAC
• Consumo tipico: 0,7 W (esclusi carichi filo pilota, tip. RTU)
• Connettori: Phoenix MSTB passo 5.08 rimovibile
• Capacità di controllo: nota prodotto fino a 25 radiatori per canale; ≈50 radiatori collegabili sulle uscite; totale indicativo ~100
• Protocolli: Modbus/Jbus; funzioni 3, 6, 16; raggruppamento 30 registri
• Dimensioni: 22,5 x 101 x 119 mm
• Peso: 148 g
• Montaggio: Binario DIN
• Temperatura di funzionamento: -20°C a 80°C
• Umidità: 10–90% UR (senza condensa)
