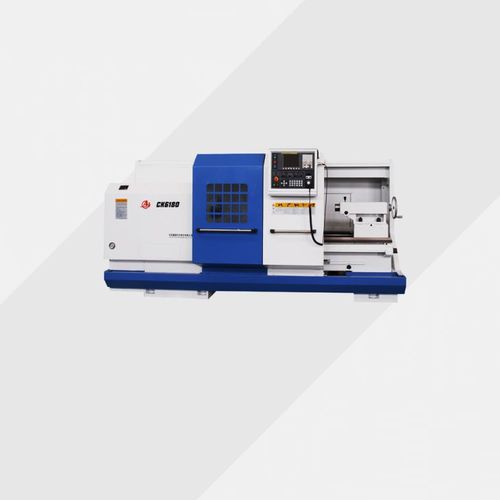

Tornio CNC CK series

orizzontale2 assidi alta precisione

Questa serie di letto della macchina del tornio è la struttura a forma di scatola, adotta il ghisa di alto livello (HT300) una colata del modanatura, dopo il secondo trattamento di invecchiamento, ha prestazione stabile; larghezza della guida (550mm), buona rigidità, abilità anti-vibrazione; Elaborato da indurimento a media frequenza e lavorato dalla rettificatrice importata della guida, per assicurare una lunga vita, un'alta precisione e una buona manutenibilità. 3000mm e sotto per il letto, la parte superiore e la base sono collegati da vite; 4000mm, 5000mm, 6000mm sono il pezzo complessivo e intero, sopra 6000mm sono pezzi complessivi e di traino buttati. Questa serie di macchina del tornio ha diametro del foro del mandrino di 100mm, dai cuscinetti resistenti per supporto a tre punti, stabilità di rotazione, lubrificazione forzata automatica di circolazione, facendo il sistema di trasmissione è flessibile ed efficacemente fresco. Velocità di segmentazione automatica controllata dal codice M, (CKP6163 / CKP6180 / CKP6194 sono velocità segmentata manuale, all'interno del segmento automaticamente cambio di velocità stepless controllato dalla selezione del codice S, raggiungendo cambio di velocità stepless e taglio lineare costante; CKJ6163 / CKJ6180 / CKJ6194 sono spostamento manuale, 18 cambi di velocità). Alimentazione longitudinale (Z): distanza tra i centri per 750mm-1500mm: il servomotore AC montato sul lato sinistro della scatola di alimentazione è collegato direttamente alla vite a sfera longitudinale tramite un giunto flessibile. 2000mm-3000mm: Il servomotore AC montato sul lato sinistro della scatola di alimentazione aziona la vite a sfera direttamente tramite una coppia di riduttori senza gioco. 4000mm-6000mm: Servomotore AC montato sul lato sinistro della scatola di alimentazione e riduttore collegato alla vite a sfera longitudinale tramite un giunto flessibile.
