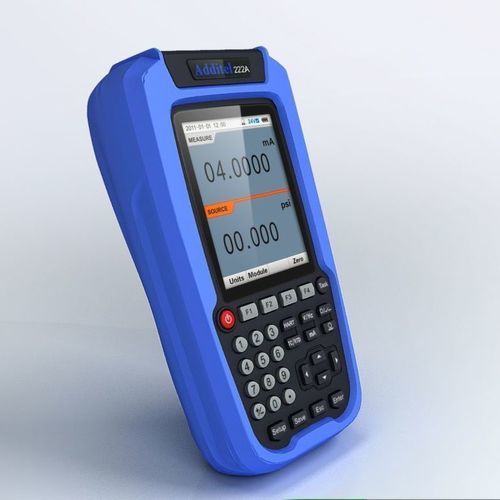

Calibratore multifunzione ADT 222

per segnali in mAdi correntedi pressione

Presentazione
Ultra-compatto e facile da usare grazie a un'interfaccia in stile smartphone, l'ADT 222 è un calibratore multifunzione documentato che consente di fornire, simulare e misurare pressioni, temperature e segnali elettrici. La memorizzazione dei dati delle tarature da eseguire e eseguite lo rende adatto a soluzioni chiavi in mano.

Funzioni

• Generazione, simulazione e misura: mV, mA, Ohm, RTD, termocoppie, frequenza e impulsi.
• Simula e misura 13 tipi di termocoppie e 11 RTD per la taratura di trasmettitori e registratori di temperatura.
• Misura e genera pressione tramite i moduli di pressione digitali della serie PM160 (campo -1 bar a 700 bar).
• Alimentazione loop 24 V.
• Lettura/emissione simultanee.
• Test automatico di switch.
• Segnali quadrati.
• Generazione di impulsi e segnali di frequenza per la taratura di contatori e totalizzatori di flusso.

Compensazione di giunzione fredda

• Blocco di equivalenza interno per la compensazione di giunzione fredda delle termocoppie.
• Elemento resistivo di misura con cavo flessibile installato nel blocco di equivalenza; rimovibile per taratura al punto di ghiaccio da parte dell'utente.

Display e interfaccia

• Display TFT a colori 3,5".
• Interfaccia multilingue: inglese, tedesco, francese, italiano, spagnolo, portoghese, cinese semplificato.

Gestione documentale e automazione

• Gestione delle informazioni del dispositivo sotto test.
• Impostazione di procedure di taratura automatizzate: esecuzione del test, calcolo degli errori, visualizzazione e memorizzazione dei risultati, indicazione dei punti fuori tolleranza.
• Funzioni As found / As left per la registrazione e documentazione dei risultati.
• Download di compiti e risultati.
• Funzione "Snapshots" per catturare e salvare il lavoro.

Robustezza e protezione

• Progettazione robusta adatta ad ambienti gravosi; superato test di caduta da 1 m.
• Protezione contro uso improprio: tollera fino a 30 V sui connettori e fino a 1 A sulle prese senza danni; recupero automatico quando tensione/corrente viene rimossa.

Batteria

• Batteria Li‑ion ricaricabile con autonomia fino a 15 ore di utilizzo continuo (autonomia ridotta se usata la funzione 24 V).
• Batteria sostituibile dall'utente.

Accessori inclusi

• Adattatore di rete 110V/220V.
• Batteria Li‑ion ricaricabile (inclusa).
• Set di cavi di prova (2 set, 4 pezzi).
• cavo di cortocircuito (set di 2).
• Manuale d'uso.
• Certificato di taratura tracciabile NIST.

Nota
La gamma di moduli di pressione digitali PM160 consente misure di pressione assoluta, relativa e di vuoto nel campo -1 bar a 700 bar con una precisione tipica dichiarata dello 0,025% del fondo scala, includendo stabilità 1 anno e incertezza di taratura.

Caratteristiche / Specifiche tecniche

• Misure elettriche (lettura): Tensione DC ±75,0000 mV / ±30,0000 V, risoluzione 0,11 µV / 0,1 mV, precisione 0,01% FS + 3,75 µV / 0,01% FS + 1,5 mV.
• Corrente DC: ±30,0000 mA, risoluzione 0,1 µA, precisione 0,01% FS + 1,5 µA.
• Resistenza (misura): fino a 400 000 Ω, risoluzione 1 mΩ (2/3/4 fili), precisione fino a 0,01% FS + 0,02 Ω a seconda della modalità.
• Frequenza: 1 a 50 000,0 Hz, risoluzione 0,1 Hz, precisione 0,005% FS + 1 Hz.
• Impulsi: 0 a 999 999, risoluzione 1.
• Limite Switch: tensione di switch +3 V a +24 V.
• Precisione in sorgente: Sorgente tensione DC -10,000 a 75,000 mV / 0 a 12,0000 V, risoluzione 1 μV / 0,1 mV, precisione tip. 0,02% FS + 4,25 µV / 0,02% FS + 0,6 mV. Sorgente corrente DC 0 a 22,000 mA, risoluzione 1 μA, precisione 0,02% FS + 1,1 µA.
• Pressione: moduli digitali PM160, gamme -1 bar a 700 bar, precisione tipica 0,025% FS (–10°C a 50°C, stabilità 1 anno, incertezza di taratura inclusa).
• Termocoppie: misura e simulazione di molti tipi (S, R, B, K, N, E, J, T, ecc.) con gamme e precisioni dettagliate per tipo secondo IEC 584 / ASTM / DIN.
• RTD: supporta Pt10, Pt100, Pt500, Pt1000, Pt200 (compatibilità e precisioni secondo IEC 751 e varianti).
• Ambiente: temperatura d'esercizio -10°C a 50°C; stoccaggio -20°C a 60°C; umidità <90% senza condensa.
• Sicurezza: Marcatura CE.
• Connessioni: prese Ø4 mm e presa miniatura per termocoppia; interfaccia RS232 - DB9.
• Display: TFT a colori 3.5".
• Dimensioni / Massa: 100 x 192 x 52 mm; 0,7 kg.
• Alimentazione / Carica: batteria ricaricabile Li‑Ion (inclusa) o adattatore 10 V DC; ricarica tramite adattatore di rete 220 V.
• Autonomia: 15 ore (uso continuo, dipende dall'uso della funzione 24 V).
