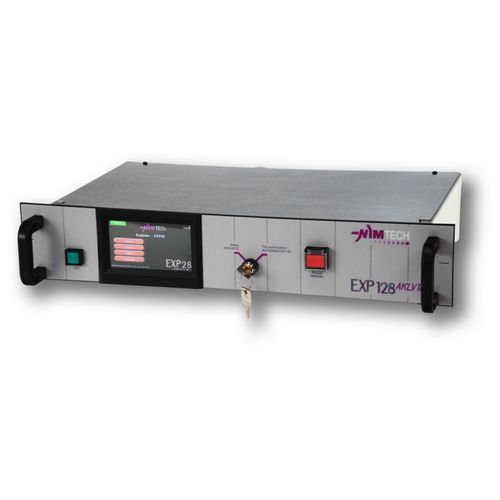

Apparecchio per prove di sicurezza elettrica EXP128

di tensionedi correntecontrollato da computer

Panoramica
Versione Alta Energia, 5A/10A/25A/40A, 1 canale, fino a 300 secondi (a seconda del valore di corrente e del periodo dell'impulso). Questi dispositivi sono pensati per controlli in linee di produzione e in laboratorio, dove la sicurezza degli operatori è fondamentale. La gamma EXP128 è progettata per generare impulsi di corrente costante con durata e ampiezza regolabili su elementi pirotecnici, consentendo il controllo dell'energia coinvolta. Di progettazione moderna, adottano tecnologie come touchscreen e connessione Ethernet. Sono completamente digitali e comandabili.

Caratteristiche principali

• 100µS–300S – 100mA – 5A/10A/25A/40A – 1 canale (possibilità di cascading per realizzare 4/6… canali)
• Controllabile via RS232 o Ethernet
• Versioni rack 19" 2U o unità da banco
• Corrente e tempo programmabili
• Linea di sparo flottante (isolata)
• Canali indipendenti o accoppiabili, uscite analogiche 0-10V
• Copia di corrente e tensione isolate
• 6 modalità di trigger indipendenti per canale
• 4 uscite di sync configurabili singolarmente
• Funzioni configurabili (ingresso trigger ritardato, rilevamento interruzione carico, ecc.)

Equipaggiamento interno

• Ohmmetro di sicurezza pirotecnica integrato
• Generatore di impulsi di corrente costante
• Circuiti di scarica (ESD) delle linee di sparo
• Dispositivi di sicurezza: chiave, pulsante protetto, ingresso di sicurezza esterno per contatti porta/barriera
• Circuito di sicurezza che isola la linea di sparo al di fuori delle condizioni di sicurezza

Applicazioni tipiche

• Prove di laboratorio
• Test Bruceton e caratterizzazione di iniziatori
• Prove di tipo AK LV-16
• Controllo di produzione

Caratteristiche / specifiche tecniche

• Modello: EXP128
• Versione ad alta energia con correnti selezionabili: 5 A, 10 A, 25 A, 40 A
• Durata impulso: da 100 µs a 300 s (durata massima dipendente dal valore di corrente e dal periodo dell'impulso; esempio: 2 A max su 2 Ω)
• Ampiezza di corrente e tempo di impulso programmabili
• Generazione di impulsi a corrente costante con ampiezza e durata regolabili
• Interfacce di controllo: RS232 e Ethernet; touchscreen disponibile
• Formati: rack 19" 2U o unità da banco
• Linea di sparo flottante (isolata) e uscite di monitoraggio corrente/tensione isolate
• Uscite analogiche: 0-10 V
• Più modalità di trigger: 6 modalità indipendenti per canale; 4 uscite sync configurabili
• Capacità di cascading per realizzare sistemi multicanale (4, 6... canali)
• Funzioni di sicurezza integrate: ohmmetro di sicurezza pirotecnica, circuiti di scarica ESD, chiave, pulsante protetto, ingresso di sicurezza esterno, circuito di isolamento della linea di sparo
• Funzioni configurabili: ingresso trigger ritardato, rilevamento interruzione carico, ecc.
