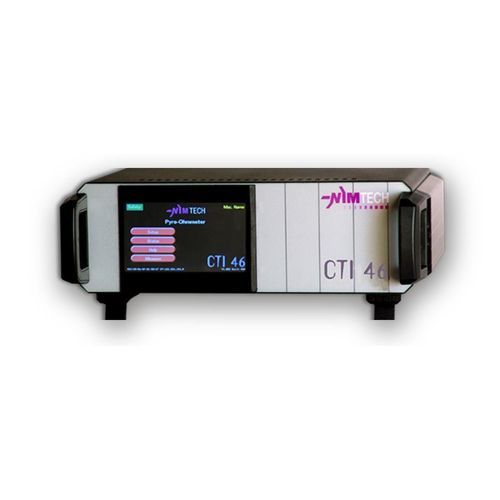

Ohmmetro digitale CTI46

da bancoper rack4 cavi

Panoramica del prodotto
Il CTI46 è un ohmmetro pirotecnico di sicurezza multicanale (1 canale standard, fino a 4 canali opzionali) per eseguire misure su dispositivi pirotecnici. Sviluppato per l'uso in ambienti industriali, è adatto per controlli integrati nelle linee di produzione e per il laboratorio. Progettato per misure su elementi pirotecnici dove la sicurezza dell'operatore è critica, combina versatilità e rapidità di misura. Lo strumento può essere completamente controllato tramite RS232 o Ethernet.

Caratteristiche di sicurezza

• Corrente di misura molto inferiore alla corrente di non accensione
• Connessione alla linea di prova solo durante il periodo di misura
• Limitazione della corrente massima di sicurezza in caso di guasto dell'apparecchiatura (guasto elettronico, cortocircuito interno, ecc.)
• Sfuogo delle cariche elettrostatiche residue a riposo
• Autocontrollo permanente delle funzioni interne
• Anello di sicurezza esterno che autorizza l'alimentazione dei circuiti di misura

Funzioni dello strumento

• Ohmmetro: fino a 4 canali principali che utilizzano la tecnica a 4 fili per eliminare la resistenza dei cavi; misure inter-canale per configurazioni complesse
• Funzione PT100: misura della temperatura
• Macro: creazione ed esecuzione di gruppi di misure come comandi macro
• Display: schermo LCD configurabile
• Comunicazione: configurazione o controllo tramite Telnet, TCP (Ethernet) o RS232
• Caratteristiche principali: 4/8 canali; gamme Ohmmetro: 1 Ω / 10 Ω / 100 Ω / 1 kΩ / 10 kΩ; versione da banco o rack 19" 2U P260

Modelli e accessori

• CTI46-1: Versione standard da banco 1 channel IP40
• CTI46-2: Versione standard da banco 2 channels IP40
• CTI46-4: Versione standard da banco 4 channels IP40
• CTI46-1 Rack: Versione IP40 Rack 19" 2U 1 Channel
• CTI46-2 Rack: Versione IP40 Rack 19" 2U 2 Channels
• CTI46-4 Rack: Versione IP40 Rack 19" 2U 4 Channels

Specifiche tecniche

• Funzione Ohmmetro
  Gamme: 10 Ω / 100 Ω / 1 kΩ / 10 kΩ
  Risoluzione display: 100 µΩ / 1 mΩ / 10 mΩ / 0,1 Ω
  Corrente di misura: 10 mA / 1,5 mA / 250 µA / 50 µA
  Precisione di misura: 0,03% + 0,06% / 0,02% + 0,08% / 0,02% + 0,1% / 0,02% + 0,2%
• Funzione micro-ohmmetro
  Gama: 1 Ω
  Risoluzione display: 1 µΩ
  Corrente di misura: 10 mA
  Precisione: 0,03% reading + 0,05% scale
• Periodo di misura: da <100 ms fino a ~1 s in funzione del tempo di integrazione
• Alimentazione
  Tensione di alimentazione: 85 V~ a 264 V~ 45 a 63 Hz
  Potenza: 10 W
  Fusibili: 2 x 400 mA T
• Specifiche meccaniche
  Peso da banco: 1,7 kg senza accessori
  Dimensioni: L330 x 280 x H113 mm
  Temperature: utilizzo 18 °C a 22 °C; stoccaggio 5 °C a 45 °C
• Versione rack
  Std 19" – 2U – P260
