Microohmmetro digitale OM 37

portatileda bancoper aeromobile

Panoramica

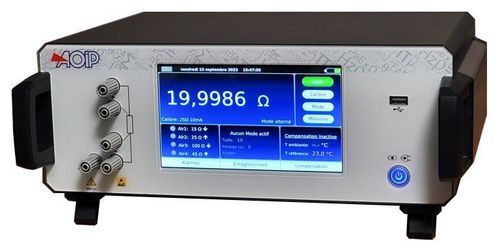

L'OM 37 di AOIP è un microohmmetro progettato per misure precise di basse resistenze in laboratorio e in campo. Fornisce fino a 10 A di corrente di misura (pulsata, alternata o continua) e risoluzione fino a 0,01 μΩ. Dispone di batteria ricaricabile integrata e display touch a colori da 7 pollici per configurazione e visualizzazione.

Principali applicazioni

• Controlli di metallizzazione, in particolare in aeronautica e trattamenti superficiali.
• Misure di continuità di massa/terra.
• Misura delle resistenze di motori e trasformatori.
• Prove di resistenza di contatto.
• Valutazione delle resistenze di componenti elettrici/elettronici.
• Misura delle resistenze di cavi.
• Test di giunzioni e collegamenti meccanici.

Funzionamento e caratteristiche
La configurazione e l'uso avvengono tramite il display touch a colori da 7 pollici. Selezione del campo, della corrente di misura e della modalità (pulsata, continua o alternata). Compensazione di temperatura, attivazione della misura (manuale o automatica) e gestione della memoria. Batteria integrata per misure fino a 10 A senza alimentazione esterna. Quattro soglie di allarme programmabili con segnalazione visiva/ sonora e uscite relè.

Alimentazione, batteria e autonomia
Strumento da banco alimentato a rete o tramite pacco batterie interno (5 × Ni-MH D, 8,5 Ah). Caricabatterie integrato 100–240 V, 50–60 Hz (120 VA). Tempo di carica: 4–6 ore. Autonomia: circa 5000 misure a 10 A in modalità pulsata.

Aspetto / Meccanica
Scocca in alluminio e acciaio zincato. Dimensioni: 380 mm × 310 mm × 130 mm (3U esclusi i piedi). Massa: circa 7,5 kg (batteria inclusa).

Misura delle resistenze (generale)
Misura 4 fili con compensazione automatica delle tensioni parassite. Tensione massima a circuito aperto tra i morsetti: 7 V. Coefficiente di temperatura tra 0°C–18°C e 28°C–50°C: ≤ 1/10 della precisione per °C.

Misura della temperatura ambiente per compensazione

• Campo: 0°C a +50°C
• Risoluzione: 0,1°C
• Precisione: ±0,5°C

Misura delle resistenze — Tabella di calibrazione (range / risoluzione / accuratezza 1 anno a 23°C ±5°C / corrente di misura / caduta di tensione)
2.50000 mΩ | 0.01 μΩ | 0.01% + 0.3 μΩ | 10 A | 25 mV
5.00000 mΩ | 0.01 μΩ | 0.01% + 0.75 μΩ | 10 A | 50 mV
25.0000 mΩ | 0.1 μΩ | 0.01% + 3 μΩ | 10 A / 1 A | 250 mV / 25 mV
50.0000 mΩ | 0.1 μΩ | 0.01% + 7.5 μΩ | 10 A / 1 A | 500 mV / 50 mV
250.000 mΩ | 1 μΩ | 0.01% + 30 μΩ | 10 A / 1 A / 0.1 A | 2.5 V / 250 mV / 25 mV
500.000 mΩ | 1 μΩ | 0.01% + 75 μΩ | 10 A / 1 A / 0.1 A | 5 V / 500 mV / 50 mV
2.50000 Ω | 10 mΩ | 0.01% + 0.3 mΩ | 1 A / 0.1 A / 10 mA | 2.5 V / 250 mV / 25 mV
5.00000 Ω | 10 mΩ | 0.01% + 0.75 mΩ | 1 A / 0.1 A / 10 mA | 5 V / 500 mV / 50 mV
25.0000 Ω | 0.1 mΩ | 0.01% + 3 mΩ | 0.1 A / 10 mA / 1 mA | 2.5 V / 250 mV / 25 mV
50.0000 Ω | 0.1 mΩ | 0.01% + 7.5 mΩ | 0.1 A / 10 mA / 1 mA | 5 V / 500 mV / 50 mV
250.000 Ω | 1 mΩ | 0.01% + 30 mΩ | 10 mA / 1 mA / 0.1 mA | 2.5 V / 250 mV / 25 mV
500.000 Ω | 1 mΩ | 0.01% + 75 mΩ | 10 mA / 1 mA / 0.1 mA | 5 V / 500 mV / 50 mV
2.50000 kΩ | 10 mΩ | 0.01% + 0.3 Ω | 1 mA / 0.1 mA | 2.5 V / 250 mV / 25 mV
5.00000 kΩ | 10 mΩ | 0.01% + 0.75 Ω | 1 mA / 0.1 mA | 5 V / 500 mV / 50 mV
50.0000 kΩ | 100 mΩ | 0.02% + 7.5 Ω | 0.1 mA / 10 μA | 5 V / 500 mV

Tempi dei cicli di misura
Modalità pulsata: ≈ 1 s
Modalità alternata: ≈ 1,5 s
Modalità continua: ≈ 1 s

Caratteristiche aggiuntive
Tipi di resistenza misurate:

• Induttive: bobine, trasformatori, motori, cavi intrecciati, ecc.
• Non induttive: controlli di metallizzazione, continuità di massa, resistenze di contatto, cavi piatti, ecc.

Corrente di misura:

• Interna o esterna
• DC da 100 μA a 10 A
• Corrente continua, pulsata o alternata

Attivazione della misura: manuale o automatica. Misura delle FEM parassite ad ogni lettura. Compensazione automatica della temperatura tramite sensore esterno o inserimento manuale con programmazione del tipo di metallo/coefficienti. Allarmi: 4 livelli programmabili con segnalazione visiva/acustica e uscite relè (2 relè, 1 A / 220 VAC).

Specifiche generali
Dimensioni L × P × A: 380 mm × 310 mm × 130 mm (3U esclusi i piedi). Massa: ≈ 7,5 kg (batteria inclusa). Schermo: touchscreen a colori da 7 pollici. Alimentazione: 115 / 230 V (50 / 60 Hz). Batteria con caricabatterie integrato: 5 × Ni-MH D, 8,5 Ah; ~5000 misure a 10 A (modalità pulsata). Interfacce: USB, Ethernet. Memoria: 5000 misure con valore medio/min/max; riproduzione su schermo ed estrazione dati tramite interfacce digitali/analogiche.

Specifiche ambientali
Condizioni di riferimento: 23°C ±1°C (45–75% UR senza condensa). Campo nominale di funzionamento: 0 a 50°C (20–80% UR senza condensa). Limiti di funzionamento: -10°C a +50°C (10–80% UR senza condensa). Stoccaggio: -30°C a +55°C (-15°C a +50°C con batteria carica). Grado di protezione: IP40 (EN60529). Altitudine massima: 2500 m.
