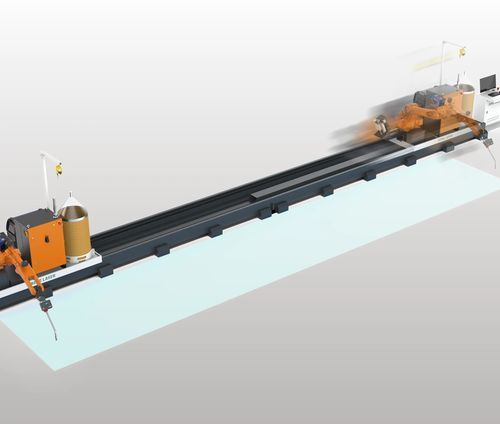

Stazione di saldatura Laser A-W7

modulareautomatica

Panoramica
La serie A-W7 è una postazione di saldatura laser intelligente, modulare e multi-stazione, progettata per l'automazione della saldatura di grandi strutture in acciaio. Integra visione 3D, riconoscimento dei cordoni con IA, digital twin e programmazione offline per accelerare l'avvio, automatizzare la localizzazione dei cordoni e garantire risultati ripetibili su pezzi complessi.

Principali vantaggi

• Design modulare per lavorazione multi-stazione e rapido montaggio/smontaggio.
• Configurazione su rotaia a pavimento con corsa estesa per travi, lamiere nervate, staffe, diaframmi di ponti, sottoassiemi navali e pannelli di ponte galleggianti.
• Visione 3D con IA per identificazione automatica di posizioni e angoli di saldatura, riducendo i tempi di set-up.
• Ampia libreria di processi con corrispondenza automatica: piano, filetto, verticale ascendente, avvolgente, sopraelevata e multipass.
• Programmazione offline e importazione modelli 3D: generazione automatica dei percorsi utensile ed estrazione dei cordoni.
• Tracciamento arco in tempo reale per ripetibilità della saldatura e tracciabilità dei dati.
• Digital twin e integrazione MES cloud per validazione virtuale e visibilità di produzione.

Capacità di processo e programmazione
Supporta abbinamento automatico dei processi, impostazione parametri con un clic, generazione percorsi da modelli 3D, modellazione inversa e conversione 2D→3D. La programmazione offline riduce i tempi di insegnamento in officina e la dipendenza dal personale, garantendo produzione prevedibile.

Applicazioni

• Costruzione di ponti
• Trasporto ferroviario
• Cantiere navale
• Strutture in acciaio e sottoassiemi pesanti

Parametri tecnici
Modello: A-W7
Lunghezza corsa asse X: 10000 mm
Dimensioni rotaia a pavimento: 1050 x 11600 mm
Portata massima: 2014 mm
Velocità massima di traslazione: 40 m/min
Precisione di posizionamento: ±0.05 mm
Tipi di giunti: Piatto / Giunto a filetto piatto / Orizzontale / Verticale ascendente / Verticale discendente
Materiali saldabili: Acciaio al carbonio / Acciaio basso legato / Acciaio inossidabile (finitura non specchiata)

Caratteristiche / specifiche tecniche

• Modello: A-W7
• Lunghezza corsa asse X: 10000 mm
• Dimensioni rotaia a pavimento: 1050 x 11600 mm
• Portata massima: 2014 mm
• Velocità massima di traslazione: 40 m/min
• Precisione di posizionamento: ±0.05 mm
• Tipologie di giunto supportate: piatto, giunto a filetto piatto, orizzontale, verticale (su/giù)
• Materiali compatibili: acciaio al carbonio, acciaio basso legato, acciaio inossidabile (finitura non a specchio)
