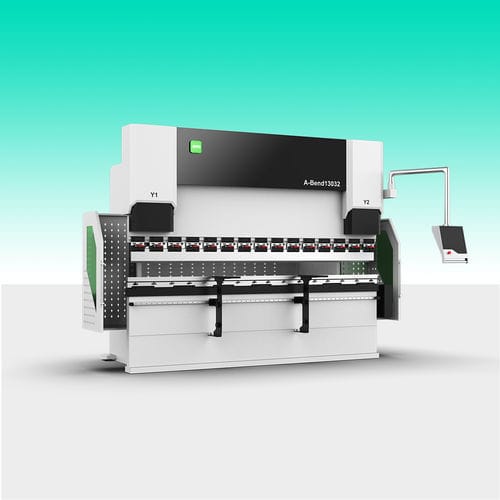

Pressa piegatrice elettroidraulica A-Bend Series

CNCda officinaautomatica

Panoramica La serie A-Bend è una pressa piegatrice elettroidraulica servo progettata per il piegamento industriale delle lamiere. Telaio saldato ad incastro ad alta rigidezza ottimizzato digitalmente per una distribuzione uniforme delle sollecitazioni e precisione di piegatura duratura.

Sistema di correzione meccanica (Crowning) Correzione meccanica a cuneo, lavorata e trattata termicamente. Il controllo CNC calcola automaticamente la compensazione in base al carico del pezzo e regola in tempo reale la deflessione delle travi superiore e inferiore per mantenere una precisione di piegatura uniforme su tutta la lunghezza di lavoro.

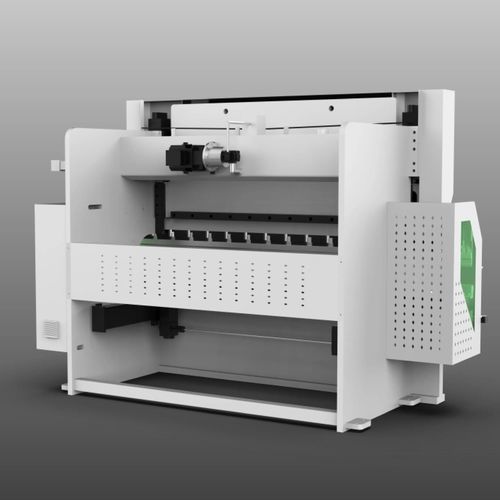

Protezione posteriore (opzionale) Protezione posteriore opzionale che isola le zone pericolose e impedisce l'accesso all'area di lavoro durante il ciclo. Progettata per soddisfare gli standard di sicurezza industriale moderni e migliorare la protezione dell'operatore.

Bracci di supporto anteriori regolabili I bracci di supporto anteriori sono dotati di rulli e guide lineari per un posizionamento fluido e una regolazione semplice in base alle dimensioni dei pezzi. Regolazioni orizzontali e verticali per un rapido posizionamento dei supporti e maggiore efficienza operativa.

Sistema di protezione laser (opzionale) Tenda luminosa laser opzionale che protegge l'intera area di piegatura. Se qualsiasi parte dell'operatore entra nella zona di sicurezza, la macchina si arresta immediatamente per prevenire schiacciamenti e intrappolamenti.

Sistema di supporto seguente (opzionale) Il sistema di supporto seguente si muove in sincronia con il pezzo durante la piegatura per fornire un supporto continuo, evitando cedimenti e deformazioni dovute alla forza di gravità, riducendo la movimentazione manuale e aumentando l'efficienza del processo.

Sistema di controllo Piattaforma di controllo CNC riconosciuta a livello internazionale che offre controllo integrato e multifunzionale per operazioni di piegatura precise ed efficienti. Interfaccia intuitiva e funzioni intelligenti che semplificano la programmazione e l'uso.

Applicazioni

• Produzione di componenti per autoveicoli
• Macchine per costruzioni
• Produzione di ascensori
• Lavorazione della lamiera

Parametri tecnici

• A-Bend 10032 — Forza di pressa: 1000 kN; Lunghezza di piegatura: 3200 mm; Larghezza tra colonne: 2600 mm; Profondità gola: 400 mm; Corsa slitta: 200 mm; Altezza apertura (D): 480 mm
• A-Bend 13032 — Forza di pressa: 1300 kN; Lunghezza di piegatura: 3200 mm; Larghezza tra colonne: 2600 mm; Profondità gola: 400 mm; Corsa slitta: 200 mm; Altezza apertura (D): 480 mm
• A-Bend 17032 — Forza di pressa: 1700 kN; Lunghezza di piegatura: 3200 mm; Larghezza tra colonne: 2600 mm; Profondità gola: 400 mm; Corsa slitta: 200 mm; Altezza apertura (D): 480 mm
• A-Bend 20032 — Forza di pressa: 2000 kN; Lunghezza di piegatura: 3200 mm; Larghezza tra colonne: 2600 mm; Profondità gola: 400 mm; Corsa slitta: 200 mm; Altezza apertura (D): 480 mm
• A-Bend 25032 — Forza di pressa: 2500 kN; Lunghezza di piegatura: 3200 mm; Larghezza tra colonne: 2600 mm; Profondità gola: 400 mm; Corsa slitta: 250 mm; Altezza apertura (D): 500 mm
• A-Bend 32032 — Forza di pressa: 3200 kN; Lunghezza di piegatura: 3200 mm; Larghezza tra colonne: 2600 mm; Profondità gola: 400 mm; Corsa slitta: 250 mm; Altezza apertura (D): 500 mm

Specifiche tecniche

• Nome della serie: A-Bend Series
• Tipo di macchina: Pressa piegatrice elettroidraulica servo
• Telaio: Telaio saldato ad incastro ad alta rigidità, distribuzione delle sollecitazioni ottimizzata digitalmente
• Correzione: Sistema di correzione meccanica a cuneo con compensazione automatica via CNC
• Sicurezza: Protezione posteriore opzionale e tenda di sicurezza laser opzionale
• Supporto: Bracci di supporto anteriori regolabili con rulli e guida lineare; supporto seguente opzionale
• Controllo: Sistema di controllo CNC internazionale, piattaforma integrata e multifunzione
• Modelli e forze: A-Bend 10032 (1000 kN), 13032 (1300 kN), 17032 (1700 kN), 20032 (2000 kN), 25032 (2500 kN), 32032 (3200 kN)
• Dimensioni comuni: Lunghezza di piegatura 3200 mm; Larghezza tra colonne 2600 mm; Profondità gola 400 mm
• Corsa e apertura: Corsa slitta 200 mm (250 mm su alcuni modelli); Altezza di apertura 480–500 mm a seconda del modello
