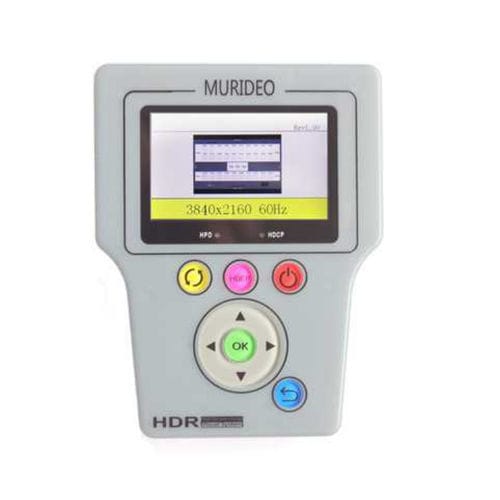

Analizzatore di segnale SIX series

audioper testdi colore

Analizza qualsiasi segnale HDMI/DVI fino a 40Gbps (7680x4320P60) Test dei cavi HDMI/DVI fino a 40Gbps, test TMDS completo Visualizzazione di contenuti video e informazioni sul formato fino a 40Gbps Analisi e report del sistema di distribuzione HDMI nel tempo (minuti, ore, giorni) fino al pixel Test di affidabilità audio (2 canali e multicanale) Strumenti e analisi EDID avanzati Lettura e scrittura di EDID Analisi dei segnali e dei metadati HDR Report e analisi degli InfoFrames Tester HDCP - 2.3, 2.2, 1.4, Nessuno 8K@60 4:2:0 10-bit Risoluzione massima Collegamento a velocità fissa (FRL) Spazio colore selezionabile Gamma completa RGB (0-255) SMPTE RGB (16-235) YC444, 422, 420 (16-235) Rilevamento automatico (lettura EDID - formato preferito dal display) Alta profondità di bit - supporto di 8, 10, 12 e 16 bit per pixel Supporto HDR (High Dynamic Range) Memorie HDR multiple HDR 10, 10+ HLG Test Dolby Vision Memoria HDR personalizzata BT. 2020 Supporto Wide Color Gamut (WCG) Tipo di contenuto HDCP selezionabile Tipo 0 - Il contenuto di tipo 0 può passare su qualsiasi versione di HDCP (1.X o 2.X) - come 1080P - tutto il contenuto 1080P è di tipo 0 Tipo 1 - I contenuti di tipo 1 richiedono obbligatoriamente Film UHD con HDCP di tipo 1. Modalità di scramble selezionabile Selezionare 1 per testare le velocità di caratteri TMDS >340 Mcsc (oltre 10,2 Gbps) Selezionare 0 per testare le velocità di caratteri TMDS <340 Mcsc (inferiori a 10,2 Gbps) Nota: Scrambling per la riduzione di EMI/RFI. Lo scrambling viene effettuato in tutti e tre i canali di dati - i canali TMDS 0, 1 e 2. La riduzione di EMI/RFI nel canale di clock TMDS si ottiene riducendo la frequenza di clock a un quarto e riducendo l'ampiezza del clock. Per impostazione predefinita, lo scrambling è abilitato in HDMI 2.0 alle velocità di trasmissione TMDS superiori a 3,4 Gbps e 6,0 Gbps. La sorgente abilita lo scrambling per le velocità TMDS inferiori a 3,4 Gbps se sia la sorgente che il sink supportano la funzione di scrambling
