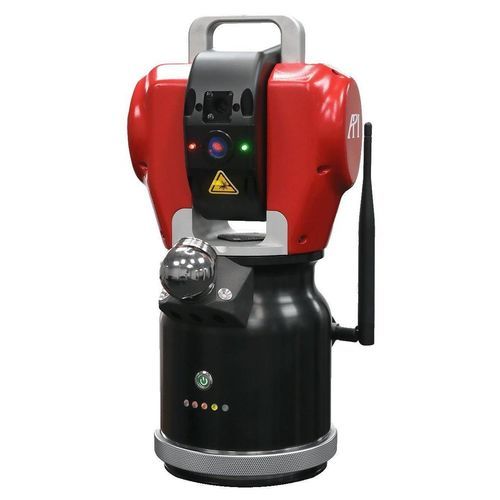

Laser tracker portatile iLT

ultracompattowirelessa batteria

Panoramica
Il Laser Tracker API iLT è un'unità integrata, compatta e portatile progettata per misurazioni 3D ad alta precisione, ispezione di componenti, allineamento e controllo qualità. Il design monoblocco combina tracker, controller e batteria per un funzionamento senza cavi in officina o in campo.

Caratteristiche principali

• Unità integrata compatta e leggera (peso: 4,9 kg) per facile trasporto e rapido posizionamento.
• Range di misura a seconda del modello: iLT — diametro 25 m | 50 m; iLT X — diametro 50 m | 80 m (a seconda della configurazione).
• Operatività wireless e controller integrato per flussi di lavoro senza cavi e misure in spazi ristretti.
• Alimentazione a batteria: batteria interna (tipica 4 ore) estendibile fino a 8 ore con power pack esterno; alcune configurazioni supportano fino a 8 ore.
• Funzione Autolock per la riacquisizione automatica del fascio in un campo visivo di circa 30°.
• Compensazione ambientale a bordo (stazione meteo) per correzioni di temperatura, pressione e umidità per preservare la precisione.
• Doppio livello virtuale per stabilire rapidamente un sistema di coordinate riferito alla gravità.

Accessori e dispositivi complementari

• vProbe — sonda tattile wireless portatile per caratteristiche nascoste e aree ristrette.
• iScan 3D — scanner laser portatile per acquisizione superficiale ad alta definizione ed estrazione di feature.
• Smart TRACK — sensore di performance per calibrazione robotica.
• Active Target™ (6DOF) — consente tracciamento e ispezione automatizzati di macchine utensili, macchine CNC e robot industriali (disponibile su iLT X).

Applicazioni

• Controllo qualità, misura e ispezione di componenti
• Allineamento e calibrazione di macchine e robot
• Ispezione di maschere, staffaggi e attrezzature
• Calibrazione robotica e controllo adattivo
• Reverse engineering e scansione 3D su larga scala

Specifiche tecniche

• Denominazione commerciale: iLT (famiglia di prodotti)
• Tecnologia laser: ADM / IFM
• Modelli e range: iLT — 25 m | 50 m (diametro); iLT X — 50 m | 80 m (diametro, a seconda del modello)
• Precisione: iLT — ±(25 µm + 15 µm/m); iLT X — ±(20 µm + 5 µm/m)
• Peso: 4,9 kg (iLT e iLT X)
• Operatività wireless: sì (connettività wireless integrata)
• Misura SMR: sì
• Sondaggio manuale (vProbe): supportato su iLT X (iLT: non supportato)
• Scansione laser manuale (iScan): supportata su iLT X (iLT: non supportato)
• Controller integrato: sì (unità integrata singola)
• Alimentazione a batteria: batteria integrata (tipica 4 ore) estendibile fino a 8 ore; configurazioni supportano fino a 8 ore di funzionamento
• Active Target 6DOF: disponibile su iLT X (iLT: non disponibile)
• Compensazione ambientale: stazione meteo integrata per correzione di temperatura, pressione e umidità
• Protezione ingressi: protezione contro polvere e acqua secondo IEC 60529 per utilizzo in ambienti gravosi
• Garanzia: garanzia standard di 2 anni (estendibile fino a 5 anni)
