Trasportatore a catena

a doppia rotaiaverticalea spirale

Panoramica

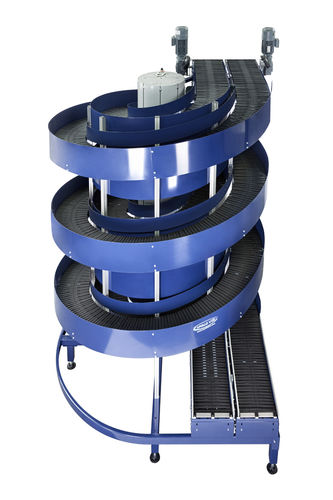

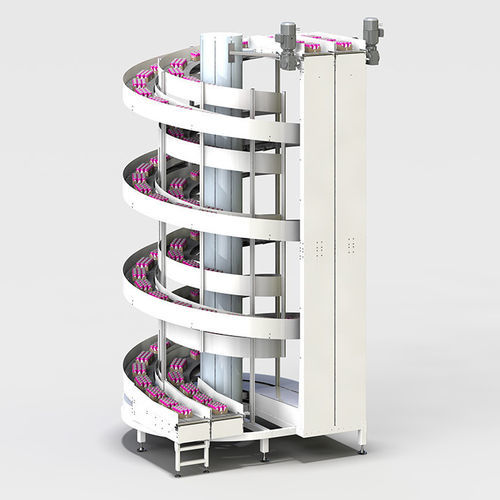

Il trasportatore a spirale a doppia corsia Apollo trasporta materiali e prodotti verso l'alto o verso il basso in un flusso continuo utilizzando due piste azionate indipendentemente in un'unica struttura, raddoppiando la capacità rispetto a una spirale a corsia singola e ottimizzando l'ingombro a terra.

Come funziona
Il sistema è composto da due piste a lamelle/nastro azionate separatamente che ruotano attorno a una struttura centrale. Gestisce una vasta gamma di tipologie e dimensioni di prodotto e sfrutta lo spazio verticale per ridurre l'ingombro.

• Le due corsie possono essere configurate per funzionare sincronizzate alla stessa velocità.
• Le due corsie possono essere sincronizzate a velocità diverse.
• Le due corsie possono muoversi in direzioni opposte con la stessa o diversa velocità.

Caratteristiche principali

• Carichi fino a 50 kg/metro
• Velocità: 60 m/min
• Due piste azionate indipendentemente (capacità raddoppiata)
• Funzionamento continuo 24/7
• Ridotto ingombro a terra per elevata produttività
• Basso attrito grazie a guide con cuscinetti di precisione
• Le lamelle scorrono in una pista a frizione rotolante senza strisce d'usura ai bordi
• Non è necessaria lubrificazione sotto le lamelle
• Protezione integrata e minima manutenzione

Progettazione e meccanica
I trasportatori sono dotati di un sistema di guide per la catena‑lamella con cuscinetti di precisione a basso attrito: le lamelle scorrono in una pista a frizione rotolante che non richiede supporti o strisce d'usura sui bordi. Il design modulare è personalizzabile per soddisfare esigenze specifiche e condivide la stessa piattaforma modulare di altri modelli a spirale per consentire opzioni senza costi aggiuntivi significativi.

Configurazioni e larghezze delle lamelle

• Opzioni larghezza lamella (set standard doppia corsia): 300 mm, 400 mm, 500 mm
• Configurazioni disponibili: Standard | Acciaio inox (uso a secco) | Acciaio inox (lavaggio)

Tipi di prodotti e applicazioni
Adatto a merci confezionate come scatole, cartoni (es. imballaggi di bevande), casse e multipack. Settori tipici: alimentare e bevande, pet food e cura della persona, e‑commerce, magazzinaggio e servizi postali.

Tipi e modelli
La famiglia Dual Lane è composta da quattro modelli standard personalizzabili in campo. Tutte le unità includono sezioni di ingresso e uscita che possono essere angolate o estese; le spirali possono trasportare prodotti verso l'alto o verso il basso e possono essere rese reversibili. Le corsie possono essere impostate con velocità o direzioni diverse e progettate con larghezze e altezze di ingresso/uscita differenti. Opzioni: tipi di nastro/ rivestimento, protezioni laterali e telai di base verniciabili in RAL o in acciaio inox per ambienti umidi.

Caratteristiche / specifiche tecniche

• Portata massima: fino a 50 kg/metro
• Velocità nominale: 60 m/min
• Larghezze lamelle disponibili (Dual Lane): 300 mm | 400 mm | 500 mm
• Due piste indipendenti (possibilità di velocità/direzioni differenziate)
• Sistema di guida lamelle con cuscinetti di precisione a basso attrito; nessuna lubrificazione sotto le lamelle richiesta
• Funzionamento continuo (24/7) e basso livello di rumore
• Configurazioni: Standard, Acciaio inox (uso a secco), Acciaio inox (lavaggio)
• Opzioni: finiture RAL, acciaio inox, diverse altezze di ingresso/uscita e personalizzazioni modulo per modulo
• Modularità: design modulare facilmente personalizzabile per integrazioni e varianti in campo
