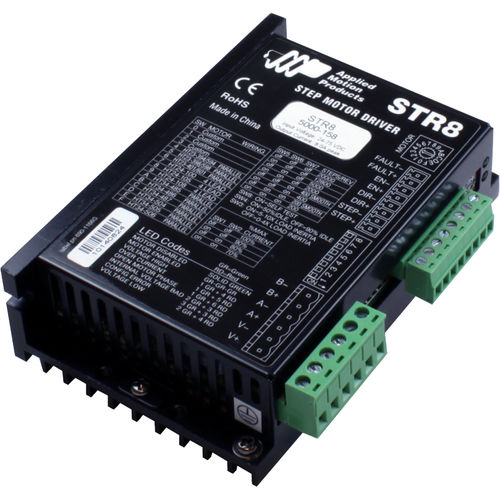

Azionamento DC passo-passo STR series

2 fasicompatto

- Smorzamento elettronico (anti-risonanza) - Emulazione microstep & microstep - Profilo di movimento auto-test incorporato - Ingressi passo e direzione - Funzionamento a impulsi CW/CCW - Riduzione della corrente di riposo - Filtro di ingresso digitale selezionabile L'azionamento passo-passo STR8 è un azionamento digitale compatto e potente, ottimo per applicazioni OEM che richiedono un controllo di base del passo-passo e della direzione di un motore a 2 fasi. L'STR8 eroga fino a 8 A/fase al motore passo-passo ed è compatibile con una varietà di motori passo-passo a 2 fasi che sono stati selezionati per ottimizzare le prestazioni sia dell'azionamento che del motore. L'azionamento STR8 presenta prestazioni avanzate di microstepping e un sofisticato controllo della corrente con anti-risonanza. L'antirisonanza smorza elettronicamente le risonanze del motore e del sistema, migliorando la fluidità del motore e la coppia in un'ampia gamma di velocità. Ogni azionamento per motori a gradini STR8 funziona in modalità di controllo Step & Direction o Pulse/Pulse. La selezione tra queste due modalità avviene spostando un ponticello situato sotto il coperchio dell'unità. Ogni STR8 può fare micropassi fino a 20.000 passi/giro con un motore a passo 1,8º (passo 1/100), e può anche fare micropassi al motore a passo quando gli impulsi di comando sono a bassa risoluzione. Questa caratteristica è chiamata emulazione di micropassi. Tutte le impostazioni dell'unità sono fatte tramite dip switch e un interruttore rotativo sul lato dell'unità, compresa la selezione del motore, la corrente di funzionamento, la corrente di riposo e la risoluzione del passo.
