- Motore passo-passo ibrido a 2 fasi
- Design a coppia elevata
- Dimensioni standard NEMA 34
- Cablaggio in serie o in parallelo
- Il motore è riconosciuto UL

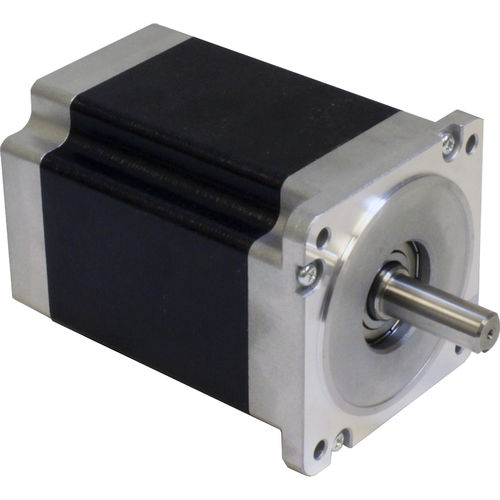

Il motore passo-passo bifase HT34-504 è adatto a una vasta gamma di applicazioni di controllo del movimento. Terminato con 8 conduttori, il motore può essere collegato in diversi modi, tra cui serie bipolare e parallelo bipolare.
Riconosciuto UL
Le versioni mono e bialbero di questo motore sono riconosciute UL negli Stati Uniti e in Canada, file no. E472271. L'encoder non è incluso nell'elenco.
Numero di parte: HT34-504
Dimensione del telaio: NEMA 34
Tipo di motore: Coppia elevata
Numero di parte con doppio albero: HT34-504D
Numero di parte con encoder: HT34-504D-YAA
Feedback dell'encoder: Opzionale
Risoluzione dell'encoder: 2.000 linee (8.000 conteggi in quadratura)
Lunghezza del motore: 2,62 pollici
Numero di fili conduttori: 8
Configurazione dei cavi: cavi volanti, nessun connettore
Lunghezza cavo/cavo: 12 pollici
Calibro dei fili conduttori: 22 AWG
Angolo di passo: 1,8 gradi
Resistenza serie bipolare: 0.96 Ohm/fase
Induttanza serie bipolare: 6,8 mH/fase
Resistenza parallela bipolare: 0.24 Ohm/fase
Induttanza parallela bipolare: 1,7 mH/fase
Resistenza unipolare: 0.48 Ohm/fase
Induttanza unipolare: 1,7 mH/fase
Inerzia del rotore: 1.56E-02 oz-in-sec2
Testata integrale: No
Peso: 3.97 lbs
Classe di isolamento: Classe B (130 ºC)
Carico radiale massimo: 140.8 lbs
Carico di spinta massimo: 1 spinta: 14.6 lbs; trazione: 34.8 lbs
Diametro dell'albero: 12,7 mm (0,500 pollici)
---
