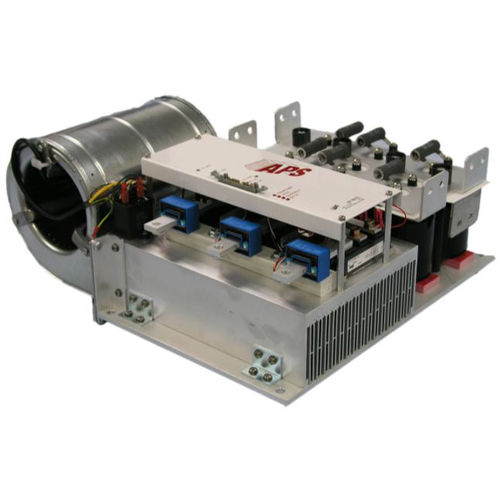

Alimentatore elettrico DC/DC IAP150T060H SixPac™

a commutazionecon protezione contro cortocircuitiopen frame

IAP150T060H SixPac™ IAP150T060H Inverter trifase Descrizione Il SixPacTM di Applied Power Systems è uno stadio di potenza configurabile basato su IGBT che può essere utilizzato come convertitore, chopper, mezzo ponte o ponte intero, o inverter trifase per il controllo del motore, alimentazione, UPS o altre applicazioni di conversione di potenza. Gli IGBT per il gruppo di alimentazione sono montati su un dissipatore di calore forzato raffreddato ad aria o ad acqua. I dispositivi di commutazione si interfacciano con un banco di condensatori tramite un bus laminato a bassa induttanza. La scheda di azionamento del gate fornisce una semplice interfaccia utente insieme alle caratteristiche di protezione che includono: sovratensione, sovracorrente, blocco sottotensione, sovratemperatura e protezione da corto circuito. A seconda delle caratteristiche dell'applicazione, il SixPacTM è adatto al funzionamento con tensioni del bus DC fino a 800 VDC e frequenze di commutazione superiori a 20 KHz. LE CARATTERISTICHE INCLUDONO - Ponte inverter IGBT ad alte prestazioni - Scheda di azionamento del cancello integrata con monitoraggio e protezione dai guasti - LED di stato del sistema / ricerca guasti per verificare o monitorare il corretto funzionamento - Isolato, basso livello (100:1), feedback analogico della tensione del DC bus - Alimentatori isolati per l'azionamento del cancello - Bus laminato a bassa induttanza - Misurazione della corrente di uscita e feedback - Protezione superiore contro i cortocircuiti e prevenzione degli spari attraverso la prevenzione
