Morsa per macchina utensile AIV

idraulica5 assirotativa

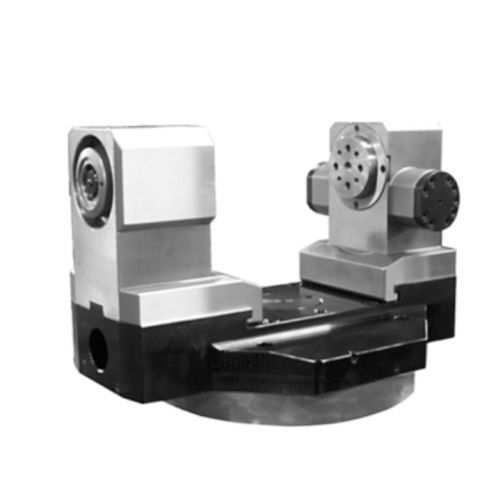

MORSA A INDICIZZAZIONE AUTOMATICA Le morse di indicizzazione AIV sono prodotti specifici per l'installazione sulla tavola di centri di lavoro di fresatura, con chiusura non autocentrante. La tavola della macchina utensile deve essere predisposta con nr. 2 vie idrauliche per il comando di apertura/chiusura, nr. 2 vie idrauliche per la rotazione/indicizzazione, nr. 1 via pneumatica per la pressurizzazione, e nr. 1 interruttore di prossimità centrale, del tipo contactless (Balluf Power Remote) per la gestione dei 4 segnali elettrici provenienti dai micro inseriti nell'attrezzatura di presa. La documentazione dettagliata viene fornita su richiesta. Queste morse sono destinate esclusivamente all'uso come unità di bloccaggio statico (montaggio su tavole rotanti CNC, con utensili rotanti); non possono in nessun caso essere utilizzate per operazioni di tornitura (per questo tipo di applicazione, consultare il catalogo Mandrini di indicizzazione) con alta velocità di rotazione. VANTAGGI La morsa a indicizzazione consente la lavorazione completa, in un unico caricamento e con un unico bloccaggio, di quattro facce disposte a 90° (lavorazione tipica, ad esempio dei corpi valvola), compresa la faccia nascosta rivolta verso la tavola, riducendo i tempi di lavorazione e migliorando la precisione. Queste morse possono essere applicate anche su macchine utensili a 3 assi, dal punto di vista dell'integrazione con la macchina, tuttavia l'applicazione su macchine a 5 assi rappresenta la soluzione migliore permettendo anche la lavorazione di pezzi con forme complesse. Le morse, realizzate in acciaio con trattamenti di tempra, incorporano un dispositivo di codifica delle 4 posizioni di indicizzazione, per verificare la corrispondenza della posizione di lavoro rispetto al programma CNC. Temperatura ambiente 5-60°C Emissioni sonore (pressione sonora) ≤ 70 db (A) in ogni direzione
