Giunto rigido 09.1013.9 series
di pompaper motorecon misura di coppia

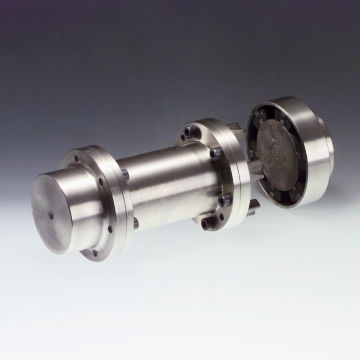

Giunto rigido - 09.1013.9 series - APSOparts® - di pompa / per motore / con misura di coppia
Giunto rigido - 09.1013.9 series - APSOparts® - di pompa / per motore / con misura di coppia
Giunto rigido - 09.1013.9 series - APSOparts® - di pompa / per motore / con misura di coppia - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Vuoi acquistare direttamente?
Vai sul nostro Shop.

Caratteristiche

Tipo
rigido
Applicazioni
di pompa, per motore
Altre caratteristiche
con misura di coppia
Fissaggio
con flangia, manicotto
Coppia

Max.: 360 Nm
(265,52237 ft.lb)

Min.: 60 Nm
(44,25373 ft.lb)

Velocità di rotazione

4.900 rpm, 5.000 rpm
(30.787,61 rad.min-1, 31.415,93 rad.min-1)

Descrizione

Materiale della flangia:ghisa grigia (GG-25) Materiale dell'ammortizzatore:NBR Temperatura d'esercizio:da -30 a +80 °C Descrizione del prodotto:La trasmissione della coppia è assicurata per mezzo dei tacchetti elastici disposti nelle sedi ripartite simmetricamente sulla circonferenza della parte 1. I denti sulla parete 7 vanno ad incastrarsi negli spazi liberi. L'accoppiamento del tipo H formato da quattro parti permette lo smontaggio senza dover intervenire sul motore, grazie al distanziale (parte 6). L'esempio è la trasmissione di una pompa centrifuga. Attenzione:le flange del giunto non sono alesate Su richiesta:Flange (parte 1 e 5) con alesaggio e sede per chiavetta, materiale: ghisa sferoidale (GGG-40); elasticità diverse dei tasselli. Nota:parts 1,5, 6, 7 Caratteristiche:compensazione di disallineamenti radiali, angolari e assiali rotazione nei due sensi, funzionamento reversibile, trasmissione continua del moto, smorzamento delle vibrazioni, caratteristiche elastiche progressive, ingombro ridotto, bassa inerzia
