Modulo lineareper portale compatto MULTILIFT series

Panoramica
Il programma MULTILIFT di ARBURG propone robot lineari modulari, con versioni a ingresso verticale e orizzontale, progettati per un prelievo affidabile e preciso, la movimentazione di inserti e l’automazione dei processi di stampaggio a iniezione. I sistemi sono configurabili per diverse dimensioni macchina e si integrano in tempo reale con il controllo ALLROUNDER per una messa in servizio semplificata.

Vantaggi principali

• Intuitivo: Simboli grafici e un concetto operativo coerente consentono di programmare i MULTILIFT con la stessa logica delle macchine ALLROUNDER.
• Efficiente: Comunicazione in tempo reale con la pressa che riduce i tempi morti rispetto alle soluzioni EUROMAP tradizionali.
• Selezionabile: Diverse costruzioni e versioni (V, H, SELECT) per adattarsi alla direzione di prelievo, al peso di carico e ai vincoli di installazione.
• Certificato: Unità di produzione CE fornite chiavi in mano da un’unica fonte.

Caratteristiche

• Asse di immersione dinamico (opzionale): Riduce i tempi di ingresso nello stampo e consente assi di pinza aggiuntivi per diverse posizioni di rotazione.
• Modularità: Molteplici configurazioni e versioni speciali (es. montaggio su piastra mobile per unità di iniezione verticale).
• Soluzioni a basso ingombro in altezza: Varianti MULTILIFT H e H 3+1 adatte a capannoni con limitata altezza e a celle di microiniezione.
• Integrazione in tempo reale: Programmazione semplificata e movimentazione ottimizzata dei cicli tramite interfaccia ALLROUNDER.

Programma MULTILIFT

• MULTILIFT SELECT: Robot standardizzato ad ingresso verticale — compatto, economico e adatto ai prelievi verticali standard.

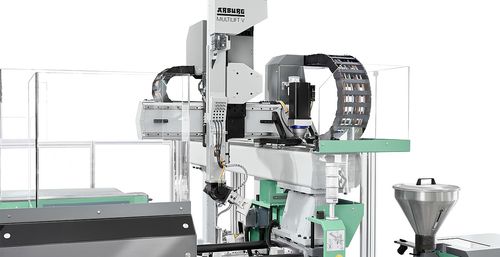

• MULTILIFT V: Installazione longitudinale con ampia area di lavoro per la movimentazione verticale precisa di inserti e pezzi stampati.
• MULTILIFT H: Ingresso orizzontale per capannoni bassi, applicazioni multicomponente con iniezione verticale e impianti con periferiche verticali; varianti come H 3+1 disponibili.

Esempi di applicazioni

• Sensori di angolo di rotazione: prelievo verticale e assemblaggio di disco magnetico, piastra di supporto e cappuccio protettivo con MULTILIFT V.
• Microruote contapezzi: celle di microproduzione con pezzi di peso estremamente ridotto gestite da MULTILIFT H 3+1.
• Bicchieri termici: prelievo delicato con pinze prodotte tramite manifattura additiva su MULTILIFT SELECT per geometrie schiumate e leggere.

Caratteristiche / Specifiche tecniche

• MULTILIFT H 5 — Dimensione macchina: 270–920; Peso manipolabile: 5 kg
• MULTILIFT H 3+1 — Dimensione macchina: 270–370; Asse principale: 3 kg; Asse secondario: 1 kg
• MULTILIFT V 40 — Dimensione macchina: 630–1120; Peso manipolabile: 40 kg
• MULTILIFT V 30 — Dimensione macchina: 570–1120; Peso manipolabile: 30 kg
• MULTILIFT V 20 — Dimensione macchina: 370–920; Peso manipolabile: 20 kg
• MULTILIFT V 10 — Dimensione macchina: 270–570; Peso manipolabile: 10 kg
• MULTILIFT SELECT 16 — Dimensione macchina: 470–920; Peso manipolabile: 16 kg
• MULTILIFT SELECT 8 — Dimensione macchina: 270–570; Peso manipolabile: 8 kg
