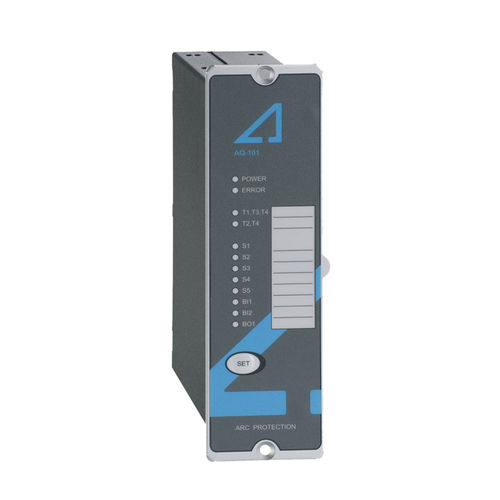

Relè di protezione per arco elettrico AQ-101

di circuiti di attivazione1NC3NA

L'AQ 101 è una sofisticata unità di protezione flash ad arco basato su microprocessore per il rilevamento della luce ad arco. È stato progettato per ridurre al minimo i danni causati da un guasto d'arco (arco elettrico) facendo scattare l'interruttore automatico che genera la corrente di guasto. La funzione di autosorveglianza completa del sistema AQ 101 fornisce il massimo livello di affidabilità monitorando costantemente tutte le funzioni interne del sistema e le connessioni esterne. L'AQ 101 può essere utilizzato come unità indipendente o come parte di un sistema di protezione arco voltaico più complesso attraverso il bus binario. Caratteristiche Alimentazione ad ampio raggio (18-72Vdc o 80-265Vac/dc) Max 12 sensori di punti luce ad arco Max 1 sensore ad anello in fibra ottica (opzione) 4 relè di intervento (tempo di intervento 7ms) 1 relè di guasto di sistema 1 uscita binaria veloce 2 ingressi binari veloci 1 pulsante Memoria non volatile 12 LED di indicazione
