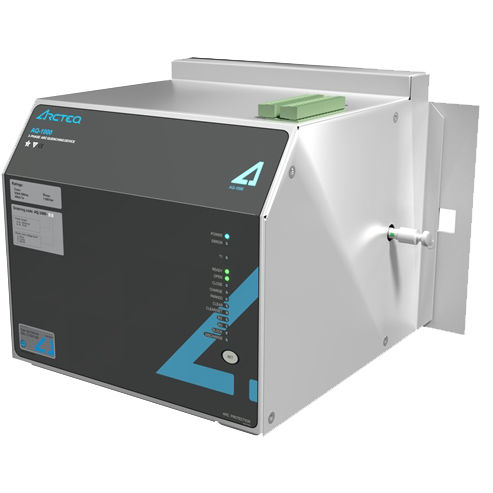

Sistema di protezione contro gli archi elettrici AQ 1000

Il dispositivo di estinzione dell'arco AQ 1000 spegne i guasti d'arco in sistemi con tensione nominale inferiore a 1000 V entro 3 ms dall'innesco dell'arco. Il sistema AQ 1000 Arc Quenching System è stato sviluppato per limitare il tempo totale di formazione dell'arco a 3 ms e per minimizzare o addirittura eliminare gli effetti termici e gli effetti dannosi della pressione. Nella maggior parte delle applicazioni questo si tradurrà in un rilascio di calorie/cm2 di energia inferiore a 1. L'AQ 1000 è completamente riutilizzabile, consentendo il collaudo completo del sistema in loco. L'AQ 1000 viene utilizzato in combinazione con il sistema di protezione arco AQ 100. In caso di guasto d'arco, l'AQ 100 rileva il guasto, attiva il sistema di spegnimento dell'arco AQ 1000 e attiva contemporaneamente gli interruttori automatici di alimentazione guasti. L'AQ 1000 crea un percorso parallelo trifase a terra a bassa impedenza per il flusso di corrente di guasto, estinguendo così il guasto dell'arco. Il tempo d'arco totale è di 3ms.
