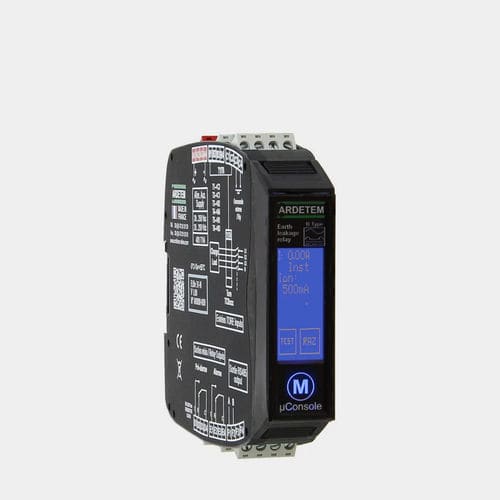

Modulo relè programmabile ELRv20-30

di sicurezzaisolato

I relè differenziali ELRv20-30 sono relè di tipo A per la limitazione della corrente di dispersione a terra. Abbinati a un toroide di misura e a un interruttore automatico, possono essere utilizzati su reti TT, IT e TNS a bassa tensione per svolgere le seguenti funzioni: Protezione contro i contatti diretti Protezione aggiuntiva contro i contatti indiretti Limitazione della corrente di dispersione Protezione contro l'incendio L'immunità potenziata e la tecnica di misurazione True RMS garantiscono la massima sicurezza e continuità del funzionamento elettrico, evitando disconnessioni intempestive. Inoltre, sono dotati di un'uscita di preallarme che consente di anticipare i guasti di isolamento senza intervenire. I modelli ELRv30 e ELRv31 sono dotati di una funzione di richiusura automatica per mantenere la continuità del servizio richiesta in alcune installazioni sensibili o isolate. Caratteristiche e vantaggi Display LCD Sensibilità programmabile 2 uscite a relè: allarme principale + contatto di richiusura o di fine ciclo di preallarme Test di allarme e reset tramite tastiera o comando esterno Test di connessione con toroide Funzione di reset automatico SPECIFICHE TECNICHE Impostazione del timer Impostazione del trigger Impostazione della sensibilità (I∆n) : 0.030 - 0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3A Impostazione isteresi Uscite di allarme: 1 contatto RT per allarme, 8A/250Vac su carico resistivo Controllo esterno Temperatura di funzionamento: da -5 a +55°C Grado di protezione: IP20 Isolamento: 2kV-50Hz-1min (tra alimentazione e uscite) Montaggio a scatto in armadio su guida DIN simmetrica Alimentazione ausiliaria universale: da 20 a 250Vac e da 20 a 250Vdc
