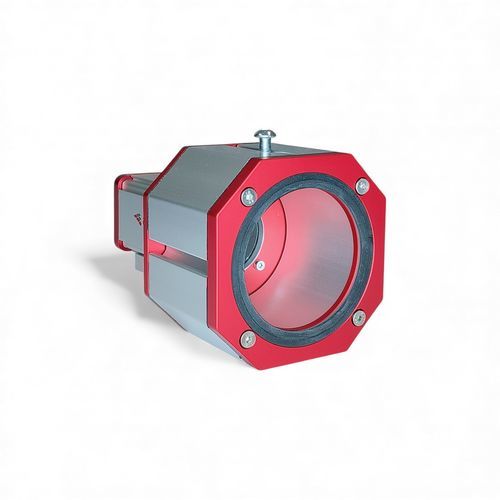

Scatola a parete CH50-87.DIA83

cilindricain alluminioper telecamera

Panoramica

• IP69*
• Custodia in alluminio sigillata
• Vetro frontale Ø83 mm H-K9L (equivalente N-BK7), AR MgF₂, 390–700 nm (opz. fino a 900 nm)
• Progettata per piccole telecamere industriali (es. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm) con obiettivi di grandi dimensioni (sezione frontale ingrandita)
• Raffreddamento passivo
• Montaggio telecamera + kit di montaggio + dado a gola inclusi
• Lunghezza su misura e pressacavo opzionale
• IMPORTANTE: Specificare il modello della telecamera e dell'obiettivo nell'ordine per garantire la compatibilità.

IP69 (IP69K)
Il modello CH50-87.DIA83 nasce dall'integrazione dei predecessori CH50 e CH87, entrambi conformi ai requisiti della certificazione IP69. Tuttavia, il CH50-87.DIA83 non è ancora stato certificato ufficialmente come prodotto autonomo.

Raffreddamento passivo come protezione secondaria per telecamera e obiettivo
Come per il CH50, la custodia offre raffreddamento passivo che riduce la temperatura della telecamera. I test di storia della temperatura mostrano che senza il coperchio il calore della telecamera si trasferisce in gran parte all'obiettivo, mentre con la dissipazione termica della custodia l'obiettivo rimane leggermente più fresco.

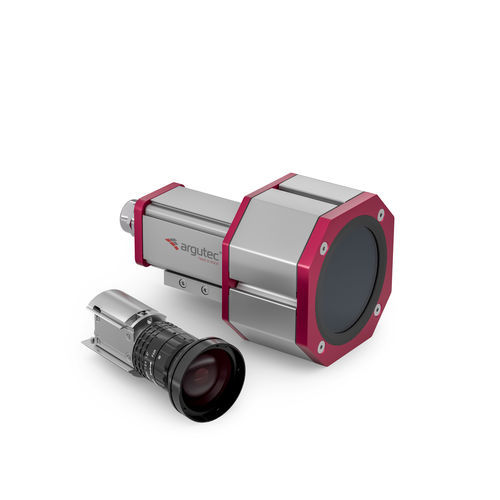

Dimensioni della custodia e montaggio della telecamera
Il CH50-87.DIA83 dispone di un diametro interno posteriore di 50 mm per la sezione telecamera e di un diametro interno anteriore di 87 mm per la sezione obiettivo. L'apertura utile del vetro frontale è di 83 mm per ridurre al minimo il vignetting. La lunghezza della custodia è scelta in base alle esigenze del cliente. La telecamera si fissa al supporto interno con 2 viti M2 o M3 (preparato di serie per M2 con passo 18 mm). Per altre telecamere il supporto può essere predisposto con interasse M3. Il fissaggio sicuro in presenza di elevate vibrazioni è garantito mediante pressione con un apposito pezzo di espansione incluso nella fornitura.

Specifiche tecniche

• Modello: CH50-87.DIA83
• Protezione ingressi: derivata dai predecessori certificati IP69 (CH50 e CH87); CH50-87.DIA83 non ancora certificato come unità autonoma
• Materiale: custodia in alluminio sigillata
• Vetro frontale / visiera: Ø83 mm vetro H-K9L (equivalente N-BK7), rivestimento AR MgF₂
• Gamma di trasmissione vetro: 390–700 nm (opzionale fino a 900 nm)
• Diametro interno posteriore (sezione telecamera): 50 mm
• Diametro interno anteriore (sezione obiettivo): 87 mm
• Diametro visiera (apertura utile): 83 mm
• Compatibilità: piccole telecamere industriali 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm
• Raffreddamento: raffreddamento passivo per ridurre la temperatura di telecamera e obiettivo
• Montaggio: montaggio telecamera con 2×M2 (standard, passo 18 mm) o configurabile a 2×M3; kit di montaggio e dado a gola inclusi
• Fissaggio contro vibrazioni: pezzo di espansione speciale incluso
• Opzioni: lunghezza su misura, pressacavo personalizzato opzionale
• Tempi di consegna tipici: 3 giorni lavorativi
