Scatola a parete CH50.DIA35

cilindricain alluminioper ambienti industriali difficili

Panoramica

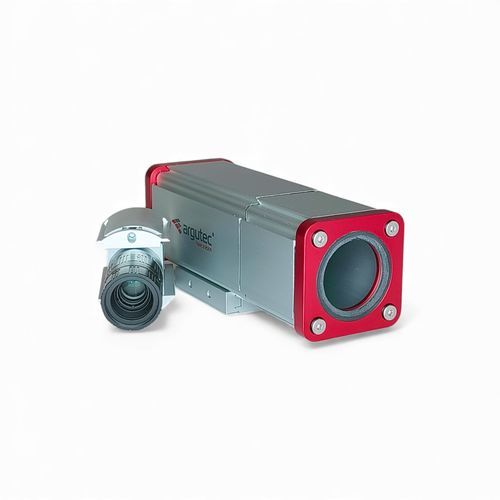

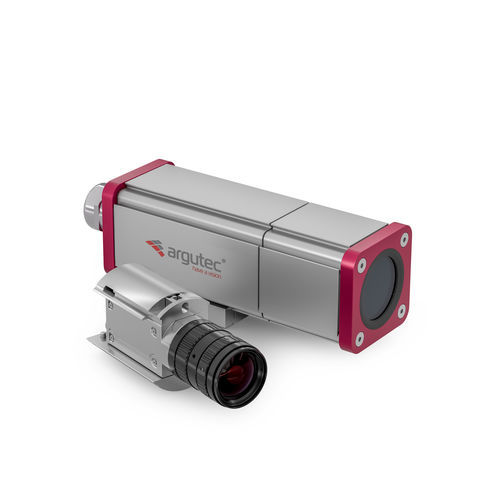

Il contenitore per telecamera industriale CH50 è un alloggiamento in alluminio stagno certificato IP69 / IP69K, progettato per proteggere piccole telecamere industriali e obiettivi da danni meccanici, acqua, grasso, polvere e surriscaldamento. La scocca in alluminio funge da ponte termico per il raffreddamento passivo e include guide per un'installazione e una riconfigurazione rapide. L'alloggiamento può essere personalizzato (lunghezza, fori di montaggio, colori, stampa logo, pressacavi e altre modifiche) per adattarsi a specifiche combinazioni di telecamera/obiettivo.

Caratteristiche principali

• Alloggiamento in alluminio stagno certificato IP69 / IP69K
• Costruzione resistente per ambienti industriali gravosi
• Finestra Ø35 mm in vetro H-K9L (equivalente N-BK7), AR MgF2, 390–700 nm (opzionale 900 nm)
• Progettato per piccole telecamere industriali (es. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm)
• Guide per un'installazione e riconfigurazione facili (non è necessario rimuovere l'alloggiamento per sostituire obiettivo o telecamera)
• Raffreddamento passivo tramite trasferimento di calore dalla telecamera alla scocca (riduce la temperatura di telecamera e obiettivo)
• Montaggio telecamera + kit di montaggio inclusi
• Opzioni personalizzate: lunghezza su misura, fori di montaggio, logo personalizzato, pressacavo personalizzato e altre modifiche

Compatibilità (esempi)
Il CH50 è una soluzione universale principalmente progettata per telecamere standard 29×29 mm ma può ospitare una gamma di formati; piccole personalizzazioni permettono di supportare moduli più alti o più larghi. Esempi di produttori e modelli compatibili includono:

• Cognex: CIC-10MR, CIC-12, CIC-12MR, CIC-1300, CIC-2000-60, CIC-300, CIC-4000, CIC-5, CIC-5MR/5000, CIC-6MR, CIC-A02, CIC-A05, CIC-A20, *CIC-5000, *CIC-A12, *CIC-A25
• FLIR / Teledyne: Blackfly S, Dragonfly S, Firefly S, *Forge 5GigE
• Keyence: CA-035, CA-200, CA-H035, CA-H200, CA-H500, CA-HS035, CA-HS200
• Basler: Basler ace classic, Basler ace U, Basler ace 2, Basler racer 2, *Basler ace L
• Allied Vision: Alvium 1500 C, Alvium 1800 C, Alvium 1800 U, Alvium FP3, Alvium G1, Alvium G5, Alvium GM2, Mako, *Manta
• Lucid: Phoenix, Triton, *Triton2
• Imaging Source, IDS Imaging, Daheng Imaging, Hikrobot, Baumer, Balluff, Jai, Ximea, Omron e altri (vedere la panoramica di compatibilità per molti modelli board- e box-level supportati)

Montaggio e dimensioni (tabella)
altezza min. (alloggiamento personalizzato): ≤27 mm
altezza standard: 28–29 mm
altezza max. (alloggiamento personalizzato): 31 mm
larghezza standard: 27–40 mm
larghezza max. (alloggiamento personalizzato): 44 mm

Montaggio telecamera standard / Esempi
L'alloggiamento offre piastre di montaggio standard con opzioni per 2× M2 (12 mm) o 2× M3 (20–26 mm) filettature. La lunghezza standard è 150 mm (anteriore 50 mm + posteriore 100 mm) e può essere modificata in base al connettore della telecamera e allo spazio per l'obiettivo. Esempi di compatibilità includono molte serie Basler ace, Cognex CIC, Allied Vision Mako/G, FLIR Blackfly e altri (gli esempi di montaggio e le liste aiutano a garantire la corretta adattabilità ai modelli specifici).

Documenti disponibili
Datasheet (CH50), Manuale utente (CH50) e Rapporto di prova IP69 disponibili per questo prodotto.

Specifiche tecniche

• Grado di protezione: IP69 / IP69K
• Diametro interno dell'alloggiamento: 50 mm
• Diametro finestra: 35 mm
• Vetro finestra: Ø35 mm H-K9L (equivalente N-BK7), AR MgF2, 390–700 nm (opzionale 900 nm)
• Peso: 600 g (inclusi montaggio e supporto telecamera)
• Dimensioni telecamere idonee: 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm
• Lunghezza standard: 150 mm (anteriore 50 mm + posteriore 100 mm); personalizzabile su richiesta
• Include guide, montaggio telecamera e kit di fissaggio; fornisce raffreddamento passivo tramite ponte termico
• Opzioni di personalizzazione: lunghezza su misura, fori di montaggio, stampa logo personalizzata, pressacavo personalizzato e altre modifiche
