System-on-chip sistema monoscheda programmabile v1p1

SoC

Panoramica

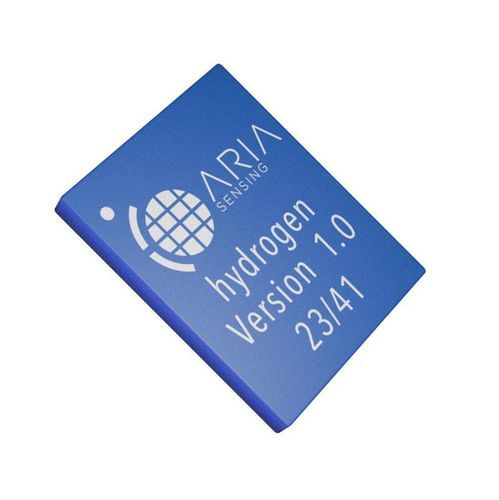

Hydrogen v1p1 è un system-on-chip (SoC) radar a banda ultra larga (UWB) progettato per soluzioni di sensing compatte e a basso consumo in ambito industriale. Integra generazione di forme d'onda, supporto al beamforming e elaborazione a bordo per rilevamento 1D/2D/3D.

Caratteristiche principali

• emPulse technology fornisce controllo avanzato del segnale e funzioni radar UWB
• Supporta rilevamento 1D, 2D e 3D con beamforming MIMO
• Diversità di array: guida fino a 4 antenne trasmittenti e fino a 4 antenne riceventi per migliorare la risoluzione trasversale
• Forme d'onda avanzate: da modalità a impulso singolo a impulsi codificati per ottimizzare SNR a bassa potenza irradiata
• Bande di impulso programmabili: 500 MHz fino a >1,8 GHz per risoluzione ultra-elevata
• Elaborazione integrata: integra due microprocessori RISC-V per alleggerire le attività applicative
• Impiego globale: operabile su diverse frequenze centrali per conformità normativa internazionale

Capacità e impostazioni (da scheda prodotto)

• Tecnologia emPulse: Sì
• Capacità di rilevamento: 1D/2D/3D
• Conformità UWB: Idoneo per distribuzione mondiale

Specifiche tecniche

• Gamma di frequenza: 7,3 GHz a 9,8 GHz
• Portata massima (persona in movimento): dipende dalla configurazione dell'antenna
• Campo visivo / Larghezza del fascio: dipende dalla configurazione dell'antenna
• Antenna integrata: N/D
• Intervallo di temperatura: -40°C a +85°C
• Dimensioni package: 9 mm × 9 mm (QFN64)
• Consumo energetico: 90 mA @ 1,8 V
• Flash: N/D
• Microcontrollore a bordo: 2 × core RISC-V
• Interfacce: UART / SPI
• Alimentazione: 1,8 V DC
