Linea di trattamento per trucioli metallici

per profilati in alluminio

Panoramica
Esempi di configurazione di impianti per il trattamento dei trucioli: linee complete con e senza separazione dei materiali, recupero del liquido refrigerante (LR), stoccaggio a volume ridotto dei trucioli, soluzioni per rifusione, trituratori singoli e impianti compatti. Gli esempi mostrano combinazioni tipiche di impianto e componenti comuni.

Impianti a linea

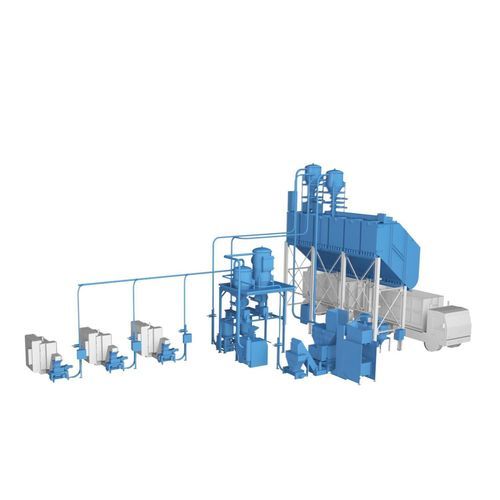

Gli impianti a linea si impiegano quando più macchine di produzione lavorano lo stesso materiale. Le unità di taglio sulla macchina frammentano i trucioli e stazioni di aspirazione li convogliano verso una centrale trucioli. Qui centrifughe separano il liquido refrigerante dai trucioli. Il liquido può essere reintrodotto per il riutilizzo e i trucioli sono stoccati temporaneamente in attesa del trasporto. Esempio di installazione: centrale trucioli con separatori e silo a più camere. Stazioni di carico manuale con dispositivi di sollevamento/rovesciamento possono supportare l'impianto. Un controllo ad efficienza energetica assicura che trituratori e stazioni di aspirazione funzionino solo quando necessario.

Linee con separazione dei materiali
In queste linee materiali diversi sono lavorati separatamente. A ogni centro di lavoro vengono collegati dispositivi di taglio e/o unità di aspirazione adeguate. Un sistema di sensori e controllo garantisce che materiali uguali siano trattati e raccolti assieme. Lo stoccaggio per tipologia permette migliori ricavi sui trucioli. Esempio di installazione: separazione dei materiali in contenitori e bunker trucioli con coclea di scarico.

Impianti per rifusione
Per le aziende che lavorano l'alluminio: i trucioli triturati vengono asciugati, portati alla temperatura richiesta e alimentati nel forno di fusione insieme al materia primo nuovo. Ciò può avvenire in grandi linee o in impianti manuali più piccoli. Parametri importanti: dimensione dei trucioli, temperatura e portata, con monitoraggio preciso per un processo di fusione ottimale. Esempio di installazione: impianto di trattamento trucioli con alimentazione forno.

Unità di trattamento compatte
Le unità compatte si utilizzano dove lo spazio è limitato o vincoli di investimento impediscono la realizzazione di una linea completa. Configurazione di base: cassoni dei trucioli scaricati tramite dispositivi di sollevamento/rovesciamento nel trituratore per la riduzione di volume. Un filtro a nastro di carta separa il liquido residuo e i trucioli fluibili vengono convogliati per riutilizzo o stoccaggio. Le unità compatte occupano poco spazio e possono essere opzionalmente dotate di sistemi di brichettatura.

Unità mobili
Stazioni di triturazione mobili permettono la riduzione del volume direttamente presso la macchina utensile. Le unità mobili possono essere collegate a macchine diverse secondo necessità; sono adatte a produzioni variabili e a esercizi senza personale fisso per lo smaltimento.

Download / schede tecniche (nota)
Per gli impianti mostrati sono disponibili schede tecniche specifiche (unità di aspirazione, alimentazione per rifusione, unità compatte, triturazione diretta).

Caratteristiche / specifiche tecniche

• Tipologie di sistema: linee, linee con separazione dei materiali, impianti per rifusione, unità compatte, stazioni mobili
• Componenti tipici: unità di taglio (sulle macchine), trituratori singoli, stazioni di aspirazione, centrifughe, dispositivi di sollevamento/rovesciamento, silos (es. multi-camere), coclee di estrazione, convogliatori di trucioli, filtro a nastro di carta, unità di brichettatura, alimentazioni forno
• Funzionalità: separazione di liquido refrigerante (LR) e trucioli, ritorno del liquido, stoccaggio a volume ridotto, separazione per tipologia di materiale
• Automazione: sistemi di sensori e controllo per gestione in funzione del materiale e funzionamento a risparmio energetico
• Applicazioni: lavorazione dei metalli, trattamento dell'alluminio, riciclo dei trucioli, rifusione
• Requisiti operativi: monitoraggio di dimensione dei trucioli, temperatura e portata per un trattamento ottimale
