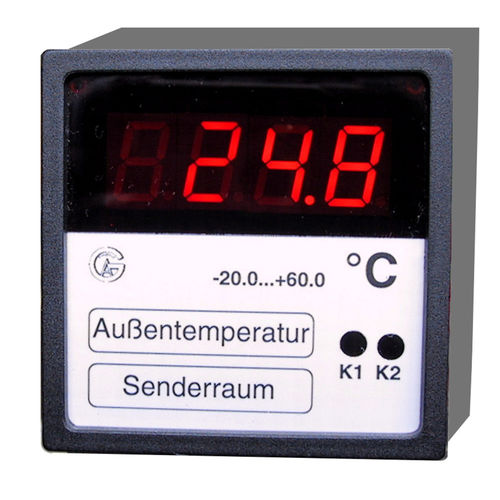

Indicatore di temperatura AD72P series

di tensione continuadi potenzaa 4 cifre

- Indicatori digitali a 4 cifre con display a LED alto 14 mm - Contenitore DIN 72 x 72 mm - Segnale d'ingresso 0...1V, 0...10 V o 0/4...20 mA - Tensione di alimentazione per il trasmettitore a filo (circa 18 Vdc) - Misura e span regolabili digitalmente - 2 cambi flottanti - Uscite: 0...10 V e 0/4...20 mA - Alimentazione 24 Vac, 24 Vdc o 230 Vac Display digitale a 4 cifre (campo di visualizzazione da -999 a 9999) con display a LED alto 14 mm in contenitore DIN 72 x 72 mm. Come segnale d'ingresso possono essere elaborate tensioni di 0...1 V, 0...10 V o 0/4...20 mA. L'indicatore fornisce una tensione continua per alimentare un trasmettitore a due fili. Un'altra versione prevede il collegamento di una resistenza Pt100 in un circuito a tre fili. La valutazione del display è digitale. Come standard l'indicatore ha due segnali di uscita analogici di 0...10 V e 0/4...20 mA. Come opzione, due limiti sono dotati di uscita a relè flottante. L'alimentazione del display può essere fatta con 230 Vac o 24 Vac o 24 Vdc. La visualizzazione della portata, l'unità di misura e il punto di misura sono stampati sul pannello frontale. SPECIFICHE TECNICHE: Modalità di funzionamento: Modalità di misura e display Materiale misurato: Potenza e temperatura Campo di misura: 0 ... 1 V, 0 ... 10 V, 0/4 ... 20 mA; Alimentazione di un trasmettitore bifase; Tensione di alimentazione circa 18 Vdc; Pt100 in circuito a tre fili; Campo di misura minimo 0 ... 20 °C, massimo 0 ... 400 °C Temperatura ambiente: -10 ... 50 °C senza condensa Valutazione del display: Inizio misura e campo di misura possono essere impostati digitalmente tramite tasti Limite: 2 contatti in scambio a potenziale zero
