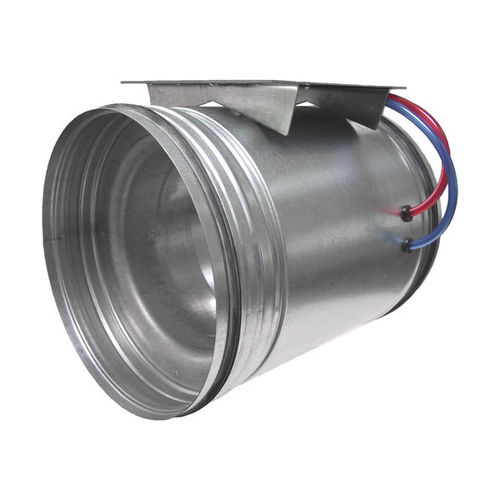

Misuratore di portata a pressione differenziale VMD Venturiper ariaDN125 - 5"
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- a pressione differenziale, Venturi
- Fluido
- per aria
- Diametro della tubatura
- DN125 - 5", DN150 - 6", DN200 - 8", DN250 - 10", DN300 - 12"
- Montaggio
- con flangia, filettato
- Materiale
- in plastica
- Applicazioni
- per HVAC
- Altre caratteristiche
- di precisione
- Portata volumetrica
Min.: 0 m³/h
(0 ft³/h)Max.: 3.800 m³/h
(134.195,7 ft³/h)- Temperatura di processo
Min.: 0 °C
(32 °F)Max.: 80 °C
(176 °F)- Pressione di processo
Min.: 0 Pa
(0 psi)Max.: 1.500 Pa
(0,22 psi)
Descrizione
Il tubo Venturi è un elemento primario per la misura di portata nelle tubazioni. Il principio del tubo Venturi permette di effettuare misurazioni con tutti i mezzi. Il tubo Venturi qui descritto è stato appositamente progettato per la misurazione del volume d'aria nei condotti di ventilazione. Il tubo Venturi deve essere installato nel sistema utilizzando manicotti ad innesto con adeguate guarnizioni a labbro. È disponibile anche una versione con attacco a flangia.
Il tubo Venturi è un corpo monoblocco stampato ad iniezione in PP. L'elevata precisione di adattamento e il centraggio ottimale sono garantiti da manicotti su entrambi i lati o da attacchi a flangia. L'ugello Venturi è prodotto secondo la norma DIN EN ISO 5167 con profilo di ingresso secondo ISA 1932. L'importante e favorevole caratteristica di flusso per la misura è ottenuta grazie al particolare processo di deformazione del materiale termoplastico.
