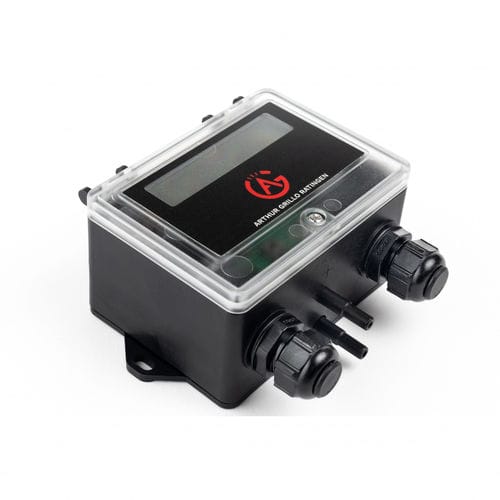

Sensore di pressione differenziale DPC200AC

a membranaanalogicoda parete

Regolatore di pressione differenziale/flusso volumetrico Misure selezionabili (pressione differenziale o portata volumetrica) Fattore k regolabile per il calcolo della portata volumetrica Modalità di controllo o di misura selezionabile Modalità di misura con valore limite regolabile Modalità di controllo con valore limite regolabile: 2 setpoint Parametri PI per algoritmo PI tensione di uscita massima I regolatori di pressione differenziale / regolatori di portata GRILLO-DPC sono utilizzati per misurare e controllare basse pressioni differenziali di gas non aggressivi, soprattutto aria. L'utente ha a disposizione un segnale di 0...10 V come uscita analogica. A seconda dell'impostazione del dispositivo, questo segnale ha significati diversi. Se lo strumento viene utilizzato come sensore di pressione, il segnale di uscita è proporzionale alla pressione misurata. Come sensore di portata volumetrica, il dispositivo fornisce un segnale di uscita con radice. Nel controllo della pressione o della portata, il segnale di uscita rappresenta la variabile manipolata del controllo PI. Viene utilizzato, ad esempio, nella tecnologia di condizionamento dell'aria per il controllo dei ventilatori, il monitoraggio della pressione ambiente o il controllo dei filtri. Oltre all'uscita analogica, è disponibile un'uscita di allarme aggiuntiva (collettore aperto) per il monitoraggio dei valori limite o dei filtri. Oltre all'uscita analogica, è disponibile un'uscita di allarme aggiuntiva (collettore aperto, max. 30 V / 30 mA o relè 250 Vac / 10 A) per il monitoraggio dei valori limite o dei filtri. Il dispositivo fornisce un segnale di uscita irradiato come sensore di portata volumetrica. Nel caso del controllo della pressione o della portata volumetrica, il segnale di uscita è la variabile manipolata del controllo PI.
