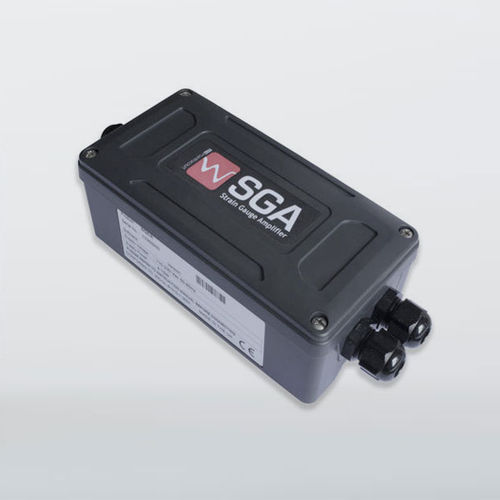

Amplificatore per cella di carico SGA

di segnaledi correntedi tensione

L'amplificatore per estensimetri è un condizionatore di segnale ad alte prestazioni per sensori a ponte estensimetrici singoli o multipli, quali carico, forza, pressione e coppia. L'SGA A&D fornisce il condizionamento del segnale estensimetrico per le celle di carico e offre un'ampia larghezza di banda e un'ampia gamma di segnali di ingresso. Il dispositivo può essere alimentato con corrente alternata o continua, fornendo l'eccitazione per un massimo di quattro ponti estensimetrici da 350 Ohm. Il segnale di uscita condizionato può essere selezionato tra 0-20 mA, 4-20 mA, 0-10 V, 0-5 V, ±5 V o ±10 V. Le opzioni includono: Alimentazione CC isolata e montaggio su guida DIN. Caratteristiche: Amplificatore per estensimetri, ideale per il condizionamento del segnale delle celle di carico Eccitazione a ponte di 10 V CC con pilotaggio per quattro celle di carico da 350 Ohm Il segnale di uscita condizionato può essere selezionato tra 0-20 mA, 4-20 mA, 0-10 V, 0-5 V, ±5 V o ±10 V filtro regolato da 1 a 5 kHz per applicazioni di test e misurazione Sensibilità selezionabile da 0,1 a 30 mV/V mediante interruttori e potenziometro di regolazione fine Offset selezionabile ±70% FS tramite interruttori e potenziometro di regolazione fine Uscita analogica selezionabile dall'utente in formato standard di tensione o corrente L'SGA A&D (nella foto principale) viene fornito completo di custodia, con possibilità di montaggio su guida DIN (D4) come illustrato a sinistra
