L'unità BIOX è composta da due armadi per la misurazione continua del biogas.

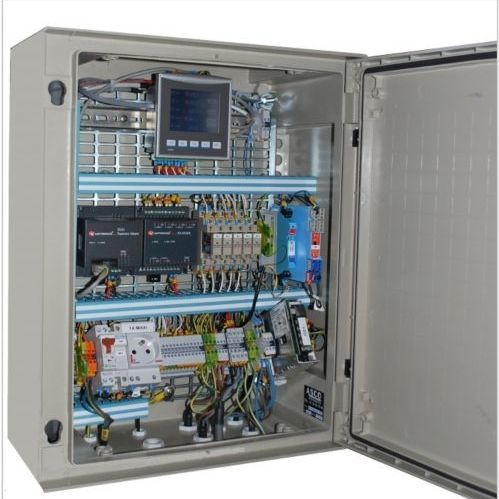

Un quadro elettrico, da collocare in un'area sicura, costituito da un PLC con touch screen a colori, consente :
Controllare le elettrovalvole e gli altri componenti situati nell'armadio ATEX.
Visualizzazione ed elaborazione di sensori situati in zone ATEX.
Un armadio certificato ATEX con i seguenti componenti:
Trattamento del campione con raffreddatore, filtro primario, trappola per la condensa e filtro antiparticolato
Algoritmo di spurgo automatico configurabile.
Sensore a infrarossi per la misurazione del metano (CH4).
Sensore paramagnetico per la misurazione dell'ossigeno (O2).
Un sensore elettrochimico per la misurazione dell'idrogeno solforato (H2S).
Un sistema di alimentazione di ossigeno per la misurazione elettrochimica.
La CO2 può essere misurata sottraendo i valori di O2 e CH4 misurati.
Le custodie sono realizzate in poliestere rinforzato con fibra di vetro con carica antistatica.
Tutti i componenti a contatto con il gas sono realizzati in acciaio inox 316L e PTFE.
Il sistema di circolazione del gas nei sensori e il raffreddatore funzionano ad aria compressa.
---
