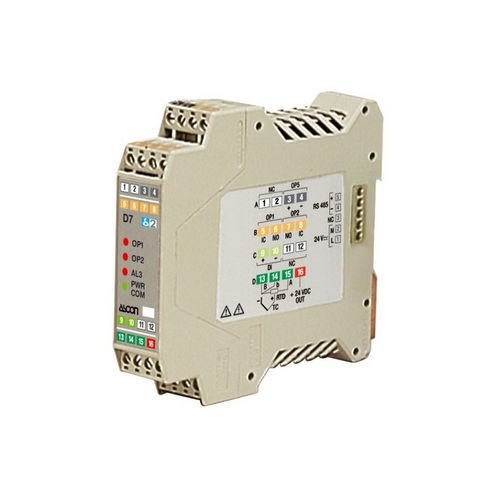

Trasmettitore di segnale analogico current loop D7

di controlloper sensoredi tensione continua

Breve descrizione

• Installazione a bordo macchina o all'interno del quadro di controllo
• Utilizzo singolo o interconnesso tramite bus interno per alimentazione e comunicazione RS‑485 (Modbus)
• Modulo I/O per sistemi di acquisizione dati (DAS), controllo PC-based, supervisione e I/O analogici per PLC
• Trasmettitore analogico universale con allarmi e ingressi configurabili
• Funzioni speciali per ingressi analogici e digitali; configurabile da PC
• Interfaccia possibile a Profibus e CAN tramite modulo DX

Dettagli prodotto
Funzione: Trasmettitore, Modulo di acquisizione dati
Montaggio: Barra DIN
Alimentazione: 24 Vac / Vdc
Ingressi: 0/1…5 V; 0/2…10 V; 0/4…20 mA; 1 digitale; Delta T Pt100; Pt100; Termocoppia; Universale
Numero di uscite: 1, 2, 3 (a seconda della versione)
Uscite: 0/1…5 V; 0/4…20 mA; Relè
Ingressi digitali: 1
Uscita di ritrasmissione: 0/1…5 V; 0/4…20 mA
Interfaccia: RS‑485 Modbus Slave
Funzioni speciali: Alimentazione per trasmettitore, Calibrazione utente, Allarmi
Modalità di controllo: ON/OFF; ON/OFF e PID (azione singola o doppia)
Estraibilità: Estraibile frontalmente
Certificazioni: CE, UL

Caratteristiche / specifiche tecniche

• Modello: D7
• Montaggio: Barra DIN
• Alimentazione: 24 Vac / 24 Vdc
• Comunicazione: RS‑485 (Modbus Slave)
• Ingressi analogici supportati: 0/1…5 V; 0/2…10 V; 0/4…20 mA; segnali universali
• Ingressi temperatura: Pt100, Delta T Pt100, Termocoppia
• Ingressi digitali: 1
• Uscite analogiche: 0/1…5 V; 0/4…20 mA
• Uscite relè disponibili; numero di uscite configurabile (1–3)
• Uscita di ritrasmissione opzionale: 0/1…5 V o 0/4…20 mA
• Funzioni speciali: alimentazione trasmettitore, calibrazione utente, allarmi
• Controllo: ON/OFF, PID (azione singola o doppia)
• Estraibile frontalmente per manutenzione
• Certificazioni: CE, UL
