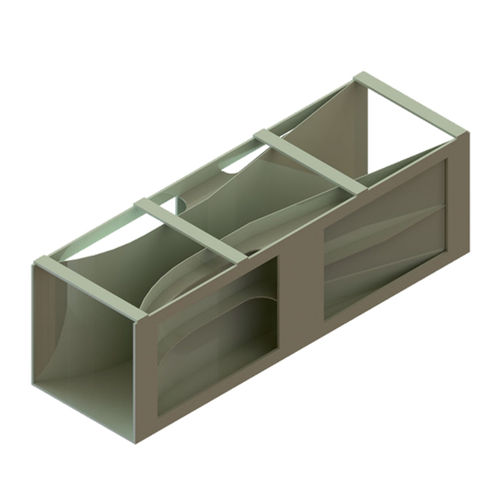

Misuratore di portata Venturi AI.FCVvolumetricoper liquidiorizzontale
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- Venturi
- Tipo
- volumetrico
- Fluido
- per liquidi
- Montaggio
- in linea, ad inserimento, orizzontale
- Materiale
- in polipropilene
- Applicazioni
- per l’industria petrolchimica, industriale, per l'industria farmaceutica, per fanghi di depurazione, per l'industria agroalimentare, per debole portata, per trattamento di acque, per l'industria delle bevande, per applicazioni idrauliche, di irrigazione, per applicazioni di pompaggio, per riempimento, per condotto a sezione quadrata
- Altre caratteristiche
- per canale aperto, senza manutenzione
- Portata volumetrica
Max.: 2.250 m³/h
(79.458,0001 ft³/h)Min.: 1 m³/h
(35,3147 ft³/h)
Descrizione
I canali della serie AI.FCV Series sono elementi prefabbricati progettati specificamente per la misurazione della portata in canali aperti rettangolari. Realizzati interamente in polipropilene (PP), offrono una combinazione ideale di robustezza strutturale e resistenza chimica, rendendoli perfetti per applicazioni idriche civili e industriali.
Perché scegliere la serie AI.FCV?
Il sistema Venturi è rinomato per la sua capacità di generare una misura precisa della portata con una minima perdita di carico permanente. La costruzione in polipropilene assicura una superficie liscia che previene l'accumulo di sedimenti, mantenendo l'accuratezza del dato nel tempo anche con fluidi carichi.
Caratteristiche Principali
Materiale Inerte: Costruzione integrale in polipropilene (PP) per una resistenza eccellente agli agenti chimici e alla corrosione.
Ampio Range Operativo: Disponibile in 8 taglie standard (da FCV01 a FCV08) per coprire portate da 1 m³/h fino a 2.250 m³/h.
Precisione Idraulica: Profilo ottimizzato per garantire un regime di flusso critico necessario a una misurazione univoca del battente idrico.
Installazione Facilitata: Progettati per l'inserimento diretto in canali rettangolari, con modelli superiori (FCV06-08) dotati di raccordi specifici per la massima stabilità idraulica.
Versatilità Dimensionale: Lunghezze variabili da 480 mm a 2.500 mm per adattarsi a ogni infrastruttura esistente.
Specifiche Tecniche (Dati di Portata e Dimensionali)
FCV01 / 1 m³/h-50 m³/h / 480 x 150 x 270 mm
FCV02 / 2 m³/h-55 m³/h / 639 x 200 x 240 mm
FCV03 / 3 m³/h-150 m³/h / 958 x 300 x 360 mm
FCV04 / 10 m³/h-310 m³/h / 1278 x 400 x 480 mm
FCV05 / 20 m³/h-500 m³/h / 1598 x 500 x 600 mm
FCV06 / 25 m³/h-850 m³/h / 1500 x 600 x 720 mm
FCV07 / 50 m³/h-1400 m³/h / 2000 x 1000 x 1000 mm
FCV08 / 60 m³/h-2250 m³/h / 2500 x 1000 x 1000 mm
Consigli per l'installazione
Per una misura corretta del battente idrico, si raccomanda di posizionare il sensore di livello (ultrasuoni o radar) a una distanza pari a 4 volte la larghezza della gola (b0) dall'inizio della restrizione, assicurando una perpendicolarità di 90° rispetto al pelo dell'acqua.
Opzioni Speciali:
Oltre al polipropilene standard, è possibile richiedere esecuzioni in materiali speciali (Codice X) o kit completi di accessori per il montaggio
Perché scegliere la serie AI.FCV?
Il sistema Venturi è rinomato per la sua capacità di generare una misura precisa della portata con una minima perdita di carico permanente. La costruzione in polipropilene assicura una superficie liscia che previene l'accumulo di sedimenti, mantenendo l'accuratezza del dato nel tempo anche con fluidi carichi.
Caratteristiche Principali
Materiale Inerte: Costruzione integrale in polipropilene (PP) per una resistenza eccellente agli agenti chimici e alla corrosione.
Ampio Range Operativo: Disponibile in 8 taglie standard (da FCV01 a FCV08) per coprire portate da 1 m³/h fino a 2.250 m³/h.
Precisione Idraulica: Profilo ottimizzato per garantire un regime di flusso critico necessario a una misurazione univoca del battente idrico.
Installazione Facilitata: Progettati per l'inserimento diretto in canali rettangolari, con modelli superiori (FCV06-08) dotati di raccordi specifici per la massima stabilità idraulica.
Versatilità Dimensionale: Lunghezze variabili da 480 mm a 2.500 mm per adattarsi a ogni infrastruttura esistente.
Specifiche Tecniche (Dati di Portata e Dimensionali)
FCV01 / 1 m³/h-50 m³/h / 480 x 150 x 270 mm
FCV02 / 2 m³/h-55 m³/h / 639 x 200 x 240 mm
FCV03 / 3 m³/h-150 m³/h / 958 x 300 x 360 mm
FCV04 / 10 m³/h-310 m³/h / 1278 x 400 x 480 mm
FCV05 / 20 m³/h-500 m³/h / 1598 x 500 x 600 mm
FCV06 / 25 m³/h-850 m³/h / 1500 x 600 x 720 mm
FCV07 / 50 m³/h-1400 m³/h / 2000 x 1000 x 1000 mm
FCV08 / 60 m³/h-2250 m³/h / 2500 x 1000 x 1000 mm
Consigli per l'installazione
Per una misura corretta del battente idrico, si raccomanda di posizionare il sensore di livello (ultrasuoni o radar) a una distanza pari a 4 volte la larghezza della gola (b0) dall'inizio della restrizione, assicurando una perpendicolarità di 90° rispetto al pelo dell'acqua.
Opzioni Speciali:
Oltre al polipropilene standard, è possibile richiedere esecuzioni in materiali speciali (Codice X) o kit completi di accessori per il montaggio
