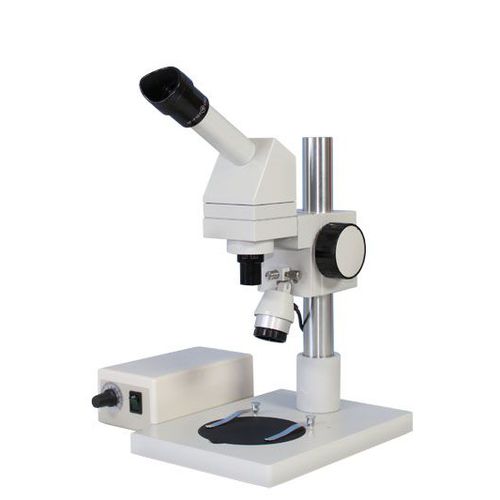

Microscopio ottico TM 1

industrialeper controllo di qualitàcompatto

TM 1 - Microscopio tecnico Il microscopio per la tecnica - l'ottica a immagini dirette La richiesta di un'apparecchiatura di prova adeguata è stata aumentata negli ultimi anni a causa delle crescenti richieste di componenti più piccoli nella produzione industriale e delle crescenti richieste in termini di controllo di qualità. Sulla base di questa affermazione è stata sviluppata una nuova linea di produzione. Grazie al design modulare è possibile trovare una soluzione individuale per ogni esigenza del cliente. Tabella di ingrandimento La seguente tabella di ingrandimento mostra i possibili ingrandimenti e i campi di oggetti Ø (mm) in combinazione con l'uso di oculari 10x/18. Il microscopio TM 1 utilizza obiettivi LD per immagini dirette (lunga distanza) con un allineamento di 150/150 mm (ottica finita). L'obiettivo LD 6,3x con attacco 2x, distanza di lavoro di ca. 30mm può essere utilizzato per raddoppiare il campo di ingrandimento della TM 1. Attrezzature/Varianti Il microscopio TM 1 può essere configurato individualmente con diversi stativi, illuminazione (luce riflessa o trasmessa) basata su alogena o LED, adattatore fotografico o TV, lenti supplementari, diversi stadi di posizionamento (ad es. per compiti di misura), polarizzazione... Il TM 1 può essere configurato come versione normale dello stativo o per un adattamento a macchina. Molti compiti microscopici nel campo della tecnica possono essere risolti con il microscopio TM 1 grazie alla sua grande variabilità ottica, alla costruzione piccola e compatta (design) e alle grandi distanze di lavoro. INDUSTRIA - Assemblea - Controllo qualità - Lavorazione dei pezzi - Controllo della produzione - Manipolazione di oggetti DIVISIONI - Ingegneria elettrica ed elettronica - Microelettronica - Tecnologia solare
