Un supporto del substrato stabile e uniforme è essenziale per stampe ripetibili e un buon rendimento di linea. ASMPT (DEK) offre una gamma di portautensili e sistemi carrier modulari, automatici e manuali per diverse esigenze produttive.

• Miglioramento delle prestazioni di processo
• Aumento della produttività e dell'utilizzo della macchina
• Riduzione dei costi operativi e dei tempi di set-up
• Compatibilità con più piattaforme
• Opzioni retrofittabili in campo

Supporto per substrati singoli
DEK Multiple Alignment of Singulated Substrates (MASS)
DEK MASS stabilisce uno standard per la stampa di substrati singoli in applicazioni impegnative (es. pannelli smartphone). Fornisce allineamento ottico e fissaggio a vuoto per un processo preciso e ad alto rendimento.

• Throughput leader di mercato
• Design scalabile
• Precisione di allineamento ottico fino a 12,5 µm @ 2 Cp
• Allineamento simultaneo tramite torri di tooling mobili per brevi tempi di ciclo
• Fissaggio a vuoto e surround plate per ottimizzare la pressione
• Retrofit possibile

DEK Topside Reference System (TRS)
TRS supporta l'elaborazione di dispositivi critici (LGA, BGA, passivi 01005, BGA 0,25–0,3 mm) utilizzando allineamento di bordo estremo e concetti di virtual panel tooling per imaging ad alto rendimento di substrati singoli.

• Supporta fino a 72 substrati singoli
• Precisione di allineamento tipica ~30 µm @ 2 Cp
• Elaborazione rapida dei substrati singoli
• Collaudato su dispositivi difficili
• Tempo di ciclo tipico < 30 s
• Compatibile con la maggior parte delle piattaforme DEK; retrofittabile

DEK Virtual Panel Tooling (VPT)
VPT permette l'elaborazione parallela di più substrati individuali in un singolo ciclo, massimizzando UPH e l'utilizzo delle risorse della stampante.

• Fino a 72 substrati singoli
• Precisione di allineamento tipica ~30 µm @ 2 Cp
• Soluzione multi-substrato ad alto rendimento
• Massimizza l'utilizzo delle risorse della stampante
• Imaging materiale preciso rispetto al dispensing

Supporto standard PCB
Soluzione Flex Support
Flex Support è una torre base modulare e regolabile che rimane nella macchina e si adatta a molteplici applicazioni e piattaforme (inclusi sistemi non DEK). Offre un fissaggio play-and-play senza viti.

• Gamma regolabile 80–300 mm
• Rimane nella macchina — un sistema per più applicazioni
• Disponibile per DEK Horizon, DEK NeoHorizon e DEK TQ
• Disponibile anche per piattaforme di terze parti
• Fissaggio senza attrezzi (play-and-play)

Utensili dedicati personalizzati
Gli utensili dedicati sono progettati per supporto ottimale del substrato e qualità di stampa migliorata mediante progettazione su misura e produzione robusta che minimizzano movimento e posizionamento errato del substrato.

• Maggior controllo e sicurezza del processo
• Aumento della vita utile dello stencil
• Riduzione della frequenza di pulizia
• Aumento della velocità di squeegee
• Riduzione di cortocircuiti e residui di pasta
• Minimizzazione dei tempi di fermo linea

DEK Support Bars
Supporti manuali rapidi per stampa PCB su un lato; posizionamento operatore tra nastri per setup veloce.

• Soluzione economica per stampe monofaccia
• Tempo di setup medio
• Posizionamento da parte dell'operatore

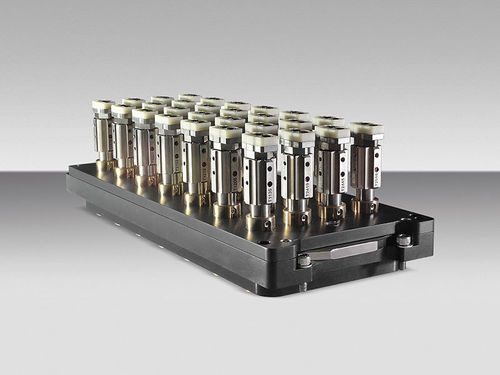

DEK Grid-Lok™
DEK Grid-Lok™ Gold
Grid-Lok Gold è un supporto automatico con perni pneumatici che si adattano e si bloccano alla topografia della scheda per prevenire movimenti e flessioni durante stampa e test — adatto ad ambienti High-Mix.

• Flessibilità di processo
• Riduzione o azzeramento dei tempi di cambio
• Adattamento topografico che elimina il rischio di danneggiamento componenti
• Riduce i costi degli utensili

DEK Grid-Lok™ Silver
Grid-Lok Silver fornisce supporto robusto e protezione dalle vibrazioni, con cambio rapido e minima intervento operatore per processi di pick-and-place.

• Alta versatilità
• Flessibilità elevata
• Intervento operatore minimo
• Riduzione dei tempi di cambio

Componenti di ricambio DEK Grid-Lok™
Ricambi e consumabili per uso a lungo termine: cappucci in gomma ESD, kit riparazione per perni, raccordi pneumatici, controller, sollevatori e dime.

• Cappucci gomma ESD
• Kit riparazione perni
• Raccordi pneumatici
• Controller e sollevatori

Ambiti applicativi
Le soluzioni coprono sia la stampa di substrati singoli sia i processi panel tradizionali, dalle barre manuali fino ai sistemi Grid-Lok completamente automatici e ai moduli retrofittabili.

Specifiche tecniche

• DEK MASS: precisione di allineamento ottico fino a 12,5 µm @ 2 Cp; fissaggio a vuoto; surround plate; design scalabile
• DEK TRS / VPT: supporto fino a 72 substrati singoli; precisione tipica ~30 µm @ 2 Cp; tempi di ciclo rapidi
• Flex Support: regolabile 80–300 mm; fissaggio play-and-play (senza viti)
• Grid-Lok Gold: perni pneumatici, adattamento automatico e bloccaggio sulla topografia
• Grid-Lok Silver: progettato per robustezza e protezione dalle vibrazioni
• Soluzioni modulari, automatiche, manuali e retrofittabili
