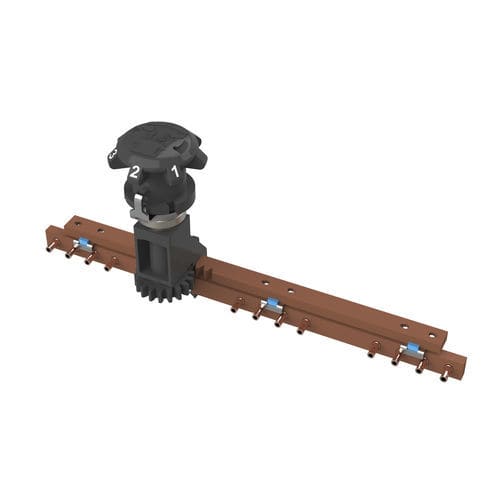

Commutatore a vuoto trifase HR-01

per trasformatori a bagno d'olioindustriale7 posizioni

Commutatore sotto carico HR per trasformatori in olio Ponte 3 posizioni Contatti fissi tubolari 30 A Contatti fissi con diametro interno Ø5.1 20 kV Regolazione 2,5% per posizione Dispositivo di controllo con manopola in poliammide Varianti disponibili: - Classi di tensione : 20 kV e 30 kV - Corrente : 30 A / 63 A Contatti fissi con diametro interno Ø3.1 / Ø5.1 - Schemi disponibili : Ponte, Uscita comune per fase, Serie-Parallelo, Stella-Delta, fasi multiple.. - Numero di posizioni : da 2 a 7 posizioni - 6 altezze di staffa disponibili: 70, 100, 130, 150, 170 e 200 mm - Dispositivo di controllo con manopola in poliammide o in alluminio - Coperchio di protezione in alluminio su richiesta Azionamento diretto, dalla parete laterale della vasca o dal coperchio del trasformatore. Fissaggio sulla vasca o sul coperchio del trasformatore mediante avvitamento della staffa principale (foro Ø 20 mm sulla vasca o sul coperchio del trasformatore) 6 altezze disponibili per la staffa principale (L=70, L=100, L=130, L=150, L=170, L=200) Sono disponibili unità gemelle su più livelli (identici o diversi). Correnti nominali: - 30 A con contatti fissi tubolari dia 3,1 x 5,0 mm - 63 A con contatti fissi tubolari dia 5,1 x 7,0 mm
