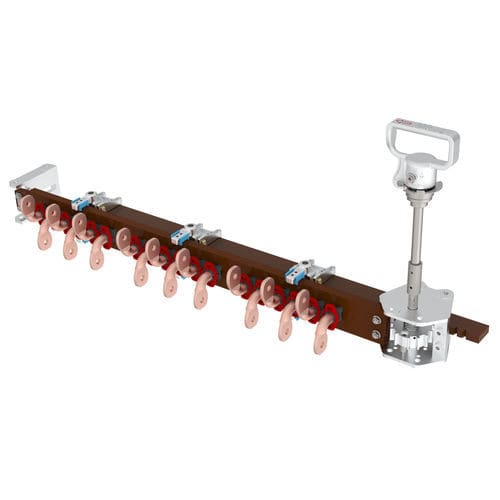

Commutatore a vuoto trifase FII-01

per trasformatori a bagno d'olioindustriale17 posizioni

Commutatore sotto carico FII per trasformatori in olio Ponte 5 posizioni Contatti fissi a bandiera Max 400 A 20 kV Regolazione 2,5% per posizione Dispositivo di controllo con maniglia in alluminio Varianti disponibili : - Classi di tensione : 20 kV / 30 kV / 60 kV - 90 kV su richiesta speciale - Corrente : Fino a 400 A - Contatti fissi tubolari, a bandiera, filettati... - Rimovibili - Argentatura sui contatti fissi / mobili / comuni, su richiesta - Schemi disponibili : Ponte, Serie-Parallelo, Stella-Delta, Uscita comune per fase, stella con uscita neutra, fasi multiple.. - Numero di posizioni : da 2 a 9 posizioni - Oltre le 9 posizioni su richiesta speciale - Coperchio di protezione in alluminio sulla maniglia, su richiesta - Dispositivo di controllo con ruota - Lunghezza personalizzata degli alberi - Dispositivo di controllo sul coperchio o sulla parete del trasformatore - Ruota ad altezza d'uomo - Blocco meccanico con microinterruttore NO/NC - Microinterruttori di segnalazione della posizione Azionamento diretto o tramite accoppiamento, dalla parete laterale della vasca, o dal coperchio del trasformatore Sono disponibili comandi a distanza ad altezza d'uomo, per l'attraversamento dell'albero sulla parte superiore o inferiore della vasca, o sul coperchio del trasformatore Fissaggio sulla vasca, o sul coperchio, o sulla parte attiva del trasformatore: - mediante imbullonamento della staffa principale sulla vasca, sul coperchio o sulla parte attiva del trasformatore - Supporto dell'albero motore da saldare sulla vasca o sul coperchio del trasformatore, o flangia da imbullonare sulla vasca o sul coperchio del trasformatore Lunghezza dell'albero da richiedere al momento dell'ordine (i disegni possono variare a seconda delle distanze richieste) Sono disponibili unità gemelle su più fasi (identiche o diverse) Correnti nominali: tutte le portate fino a 400 A, con contatti estraibili (tubolari, piatti o a bandiera)
