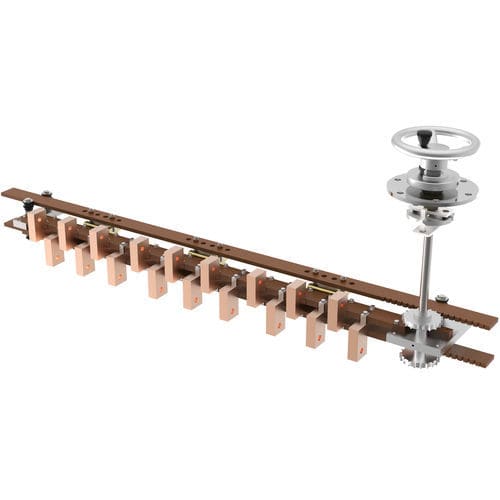

Commutatore a vuoto trifase HI-01

per trasformatori a bagno d'olioindustriale13 posizioni

Commutatore sotto carico HI per trasformatori in olio Ponte 5 posizioni Contatti fissi a bandiera Max 1250 A 20 kV Regolazione 2,5% per posizione Dispositivo di controllo con ruota in alluminio Varianti disponibili : - Classi di tensione : 20 kV / 30 kV / 45 kV / 60 kV - Corrente : Max 1250 A per stadio - 3750 A con più stadi - Contatti fissi a bandiera - Argentatura sui contatti fissi / mobili / comuni, su richiesta - Schemi disponibili : Ponte, Serie-Parallelo, Stella-Delta, Uscita comune per fase, stella con uscita neutra, stadi multipli.. - Numero di posizioni : da 2 a 7 posizioni - Oltre le 7 posizioni su richiesta speciale - Lunghezza personalizzata dell'albero - Dispositivo di controllo sul coperchio o sulla parete del trasformatore - Ruota ad altezza d'uomo - Blocco meccanico con microinterruttore NO/NC - Microinterruttori di segnalazione della posizione Azionamento diretto tramite accoppiamento, dalla parete laterale della vasca, o dal coperchio del Trasformatore Sono disponibili comandi a distanza ad altezza d'uomo, per l'attraversamento dell'albero sulla parte superiore o inferiore della vasca, o sul coperchio del trasformatore Fissaggio sulla vasca, o sul coperchio, o sulla parte attiva del trasformatore: - mediante imbullonamento della staffa principale sulla vasca, sul coperchio o sulla parte attiva del trasformatore - flangia del dispositivo di controllo da imbullonare sulla vasca o sul coperchio del trasformatore Lunghezza dell'albero da richiedere al momento dell'ordine (i disegni possono variare a seconda delle distanze richieste) Sono disponibili unità gemelle su più fasi (identiche o diverse) Valori di corrente : - 1000 A con contatti a bandiera - 1250 A con contatti a bandiera - possibile gemellare schede identiche in parallelo per correnti più elevate
