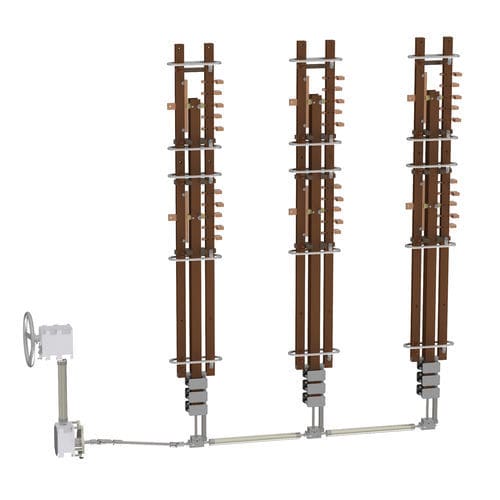

Commutatore a vuoto trifase HT-02

per trasformatori a bagno d'olioindustriale13 posizioni

Commutatore fuori carico HT per trasformatori in olio Ponte - 5 posizioni Alta tensione - Classe 250 kV - - Fino a BIL 1250 kV Contatti fissi a bandiera - Max 800 A Dispositivo di controllo con ruota in alluminio Varianti disponibili : - - Alta tensione - Classe 250 kV - - Fino a BIL 1250 kV - - Corrente : Max 800 A - - Contatti fissi : Tubolari o a bandiera - - Argentatura sui contatti fissi / mobili / comuni, su richiesta - - Schemi disponibili : Ponte, Serie-Parallelo, Stella-Delta, Uscita comune per fase, stella con uscita neutra, fasi multiple.. - - Lunghezza personalizzata degli alberi - - Dispositivo di controllo sul coperchio o sulla parete del trasformatore - - Ruota ad altezza d'uomo - - Blocco meccanico con microinterruttore NO/NC - - Microinterruttori di segnalazione della posizione Azionamento diretto tramite accoppiamento, dalla parete laterale del serbatoio, o dal coperchio del Trasformatore Sono disponibili comandi a distanza ad altezza d'uomo, per l'attraversamento dell'albero sulla parte superiore o inferiore della vasca, o sul coperchio del trasformatore Fissaggio sulla vasca, o sul coperchio, o sulla parte attiva del trasformatore: - mediante imbullonamento della staffa principale sulla vasca o sulla parte attiva del trasformatore - mediante avvitamento di un supporto supplementare (staffa metallica o isolante) sulla vasca o sulla parte attiva del trasformatore - flangia del dispositivo di controllo da imbullonare sulla vasca o sul coperchio del trasformatore Lunghezza dell'albero da richiedere al momento dell'ordine (i disegni possono variare a seconda delle distanze richieste) Valori di corrente : - 400 A con contatti tubolari o a bandiera (per i tipi selezionati) - 800 A con contatti a bandiera
