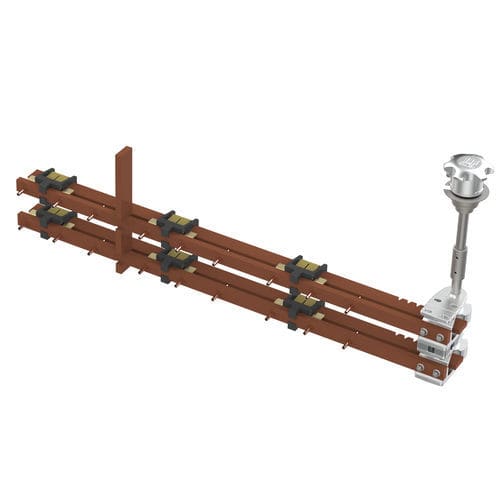

Commutatore a vuoto trifase HZ-01

per trasformatori a bagno d'olioindustriale13 posizioni

Commutatore sotto carico HZ per trasformatori in olio Stella-Delta 2 stadi Contatti fissi tubolari Max 30 A diametro interno Ø3.1 20 kV Regolazione 2,5% per posizione Dispositivo di controllo con manopola in alluminio Varianti disponibili : - Classi di tensione : 20 kV / 30 kV - Corrente : 30 A / 63 A / 150 A 30 A / 63 A : Contatti fissi tubolari, con diametro interno Ø3.1 / Ø5.1 150 A : Contatti fissi tubolari o filettati - rimovibili - Argentatura sui contatti fissi / mobili / comuni, su richiesta - Schemi disponibili : Ponte, Uscita comune per fase, Serie-Parallelo, Stella-Delta, fasi multiple.. - Numero di posizioni : da 2 a 7 posizioni - Oltre le 7 posizioni su richiesta speciale - Lunghezza personalizzata dell'albero - Dispositivo di controllo con manopola o maniglia in alluminio - Coperchio di protezione in alluminio sulla manopola o sulla maniglia, su richiesta Azionamento diretto, dalla parete laterale del serbatoio o dal coperchio del trasformatore Fissaggio su serbatoio, o coperchio, o parte attiva del trasformatore: - mediante avvitamento della staffa principale sulla vasca, sul coperchio o sulla parte attiva del trasformatore - mediante avvitamento di un supporto supplementare (staffa metallica o gancio isolante) sulla vasca, sul coperchio o sulla parte attiva del trasformatore - capo dell'albero motore da saldare sulla vasca o sul coperchio del trasformatore Lunghezza dell'albero da richiedere al momento dell'ordine, nessun limite di lunghezza Sono disponibili unità gemelle su più fasi (identiche o diverse) Correnti nominali: - 30 A con contatti fissi tubolari dia 3,1 x 5,0 mm - 63 A con contatti tubolari fissi dia 5,1 x 7,0 mm - 150 A con contatti tubolari estraibili
