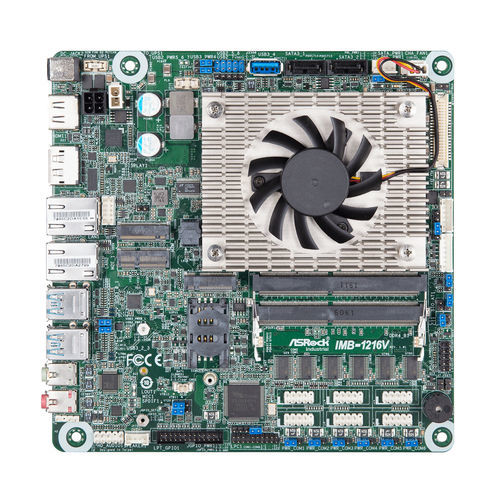

Scheda madre mini-ITX IMB-1216

8th Generation Intel® Core™Intel® Whiskey lake-U seriesDDR4 SO-DIMM

Sistema di processori -IMB-1216E (CELERON-4305UE, DC, 2.0GHz, 15W) Chipset - MCP BIOS - AMI SPI 128 Mbit Memoria Capacità - 32 GB (16 GB per DIMM) Scheda grafica Controller - Intel® Gen9 Graphics DX 11/12 Risoluzione massima fino a 4096x2160@60Hz Risoluzione massima fino a 4096x2304@60Hz VGA - Risoluzione massima fino a 1920x1200@60Hz LVDS - Doppio canale a 24 bit fino a 1920x1200@60Hz eDP - eDP 1.4 Risoluzione massima fino a 4096x2304@60Hz MultiDisplay - Triplo display Slot di espansione Presa SIM - 1 presa collegata a M.2 Key_B Audio Interfaccia - Realtek ALC887, audio ad alta definizione. Uscita linea, ingresso microfono Ethernet Controller/ Velocità - IMB-1216P/IMB-1216M LAN1: 1 x Intel I219LM con 10/100/1000 Mbps, supporta AMT/vPro LAN2: 1 x Realtek RTL8111G/RTL8111H-CG con 10/100/1000 Mbps IMB-1216V/IMB-1216E LAN1: 1 x Intel I219V con 10/100/1000 Mbps LAN2: 1 x Realtek RTL8111G/RTL8111H-CG con 10/100/1000 Mbps I/O posteriore Ethernet - 2 x 1 Gigabit LAN Audio - 2 (Mic-in, Line-out) Jack CC - 1 Connettore interno Parallelo - 1 (condiviso con GPIO) GPIO - 8 x GPI, 8 x GPO (condiviso con l'header LPT) TPM - IMB-1216P/IMB-1216M: IC TPM 2.0 integrato IMB-1216V/IMB-1216E: intestazione TPM LVDS - 1 (condiviso con eDP, in base all'impostazione del BIOS) eDP - 1 (condiviso con LVDS, in base all'impostazione del BIOS) Uscita PWR SATA - 1 Testata altoparlante - 1 Timer Watchdog Uscita - Da Super I/O per trascinare RESETCON# Intervallo - 256 segmenti, 0, 1, 2, ...255sec Requisiti di alimentazione Ingresso PWR - 12V~28V DC-In con cavo PWR a 4 pin o presa DC Accensione - Supporto AT/ATX - AT : Accensione diretta del PWR come ingresso di alimentazione pronto - ATX: premere il pulsante per l'accensione dopo che l'ingresso di alimentazione è pronto Ambiente Temperatura di funzionamento - 0ºC ~ 60ºC Temperatura di stoccaggio - -40° C ~ 85° C Umidità di funzionamento - 5% ~ 90% Umidità di stoccaggio - 5% ~ 90%
