Piano magnetico elettro-permanente

elettropermanente a poli quadratirettangolare2 lati

Panoramica

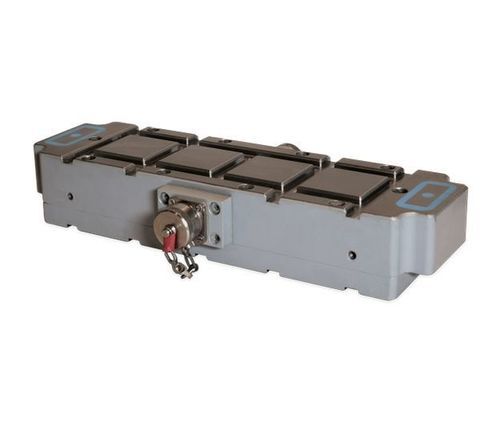

I moduli magnetici elettropermanenti Triplemag offrono adesione su entrambe le facce, serrando sia il pezzo sia il modulo sulla tavola macchina per fresatura, tornitura e altre lavorazioni.

Applicazioni

• Fresatura (sgrossatura e finitura)
• Tornitura
• Foratura
• Segatura, saldatura, assemblaggio e altre operazioni di bloccaggio

Dati tecnici (sommario)
Modello — Dimensioni [L x Larg x H] — Numero di poli — Peso
TM 503 — 220 x 180 x 55 mm — 2 x 4 + 1 x 2 — 12 kg
TM 505 — 340 x 100 x 55 mm — 2 x 4 + 1 x 2 — 13 kg

Descrizione
La serie Triplemag integra magneti di posizionamento commutabili separatamente per garantire un posizionamento ripetibile sulla tavola macchina. Le estensioni di polo compensano le irregolarità dei pezzi e consentono parallelismo fino a 0,01 mm. La superficie in acciaio massiccio aumenta la resistenza a trucioli caldi e refrigerante rispetto alle piastre in epossidico. Più moduli possono essere collegati per pezzi di grandi dimensioni. In caso di mancanza di alimentazione o rottura della linea di controllo, i moduli mantengono la piena forza di tenuta; la doppia azione sui pulsanti di comando evita il rilascio accidentale.

Vantaggi professionali

• Adesione magnetica su entrambi i lati
• Magneti di posizionamento/ritenzione attivabili separatamente
• Moduli combinabili e controllabili per pezzi grandi
• Riduzione dei tempi di set-up e posizionamento rapido per lavorazioni su 5 lati
• Basse vibrazioni in fresatura e distribuzione uniforme della forza di tenuta
• Le estensioni di polo permettono parallelismo fino a 0,01 mm
• Bloccaggio senza deformazioni di pezzi irregolari tramite estensioni di polo fisse e mobili
• Non è necessario appoggiare i pezzi su supporti
• Elevata resistenza a trucioli e refrigerante grazie alla struttura in acciaio massiccio

Specifiche tecniche

• Serie: Triplemag
• Dimensioni disponibili (esempi): 220 x 180 x 55 mm; 340 x 100 x 55 mm
• Modelli e pesi: TM 503 — 12 kg; TM 505 — 13 kg
• Numero di poli: 2 x 4 + 1 x 2
• Forza di tenuta: ca. 160 N/cm² (≈ 400 kg per polo)
• Passo dei poli: polo quadrato 50 x 50 mm
• Superficie: acciaio massiccio
• Caratteristiche: adesione bilaterale; magneti di posizionamento commutabili separatamente; moduli combinabili; tenuta sicura in caso di interruzione di corrente; comando di sicurezza a due pulsanti
