Sistema di misurazione di posizione EKM 305-F

di caricaa laserper contatto diretto

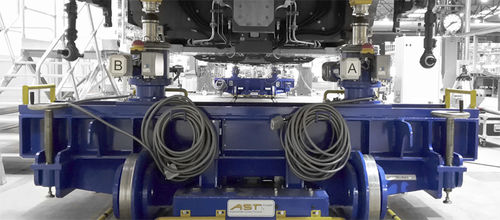

- progettato per misurare il carico d'angolo delle carrozzerie per i processi di assemblaggio finale e di manutenzione, fornendo una posizione a bassa torsione secondo la norma DIN25043-4 - sistema composto da due carrelli montati su rotaia ciascuno con due riduttori di precisione e trasduttori di forza - allineamento flessibile dei trasduttori di forza in direzione longitudinale e trasversale - misurazione dei carichi d'angolo, del centro di gravità e degli spostamenti (riduttori di precisione) - base per misurazioni geometriche secondo la norma DIN25043, ad esempio con CBM - software operativo nativo per il controllo del processo, la valutazione e l'archiviazione EKM 305-F Lo standard più elevato nel montaggio finale In considerazione del metodo di misurazione della forza d'angolo, il sistema determina e regola le carrozzerie delle autovetture in posizione libera da torsione e il loro centro di gravità, secondo la norma DIN 25043. In seguito inizia la sequenza di misurazione geometrica tramite il software CBM 305 utilizzando il laser tracker o il tachimetro. L'EKM 305-F è il sistema di misurazione della forza d'angolo adatto per il montaggio finale delle carrozzerie. I suoi carrelli di misurazione sono progettati come perfetto compromesso tra flessibilità e robustezza. Sono facilmente spostabili a mano sotto la carrozzeria finita sollevata. Il design rigido assicura un'accurata misurazione della forza d'angolo e lo spostamento tra ogni angolo sollevato della carrozzeria. Come per l'EMK 305-S, le unità di misurazione ben collaudate (ingranaggi di sollevamento di precisione) sono utilizzate per spostare la carrozzeria nella posizione senza torsione. Il risultato del processo di misurazione permette una dichiarazione sull'altezza degli spessori del carrello necessari.
