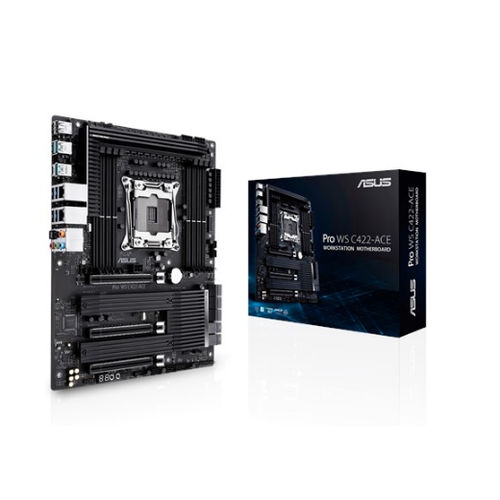

Scheda madre ATX Pro WS C422-ACE

Intel® XeonDDR4 SDRAMM.2 Key M

Panoramica
Scheda madre ATX LGA 2066 per workstation che offre slot PCIe 3.0 x16, supporto multi-GPU, erogazione di potenza migliorata, triplo M.2 con due dissipatori M.2, doppio U.2, doppia LAN Intel e supporto memoria DDR4 ECC. Include il software di gestione server ASUS per operazioni IT centralizzate.

Caratteristiche principali

• Compatibile con processori Intel® Xeon® W (LGA 2066)
• Tre slot PCIe 3.0 x16 con disposizione delle linee: 3-way x16/x16/x8
• Soluzione di alimentazione potenziata: stadi di potenza 12+2 IR3555, connettori ProCool II, choke in lega, condensatori durevoli, PCB a 8 strati
• Triplo M.2 (incluso uno verticale) con due dissipatori integrati; supporto Dual U.2 (NVMe)
• ASUS Control Center Express per gestione remota/centralizzata
• Progettata e convalidata per funzionamento 24/7

Supporto multi-GPU
Fino a 48 linee PCIe suddivise in configurazione 3-way x16/x16/x8 sui tre slot PCIe x16, per ospitare più GPU ad alte prestazioni per carichi come addestramento AI, rendering 3D e modellazione scientifica.

ASUS 2-WAY VGA holder (design user-friendly)
Include un supporto VGA a due vie per fornire un supporto rigido a massimo due schede grafiche di fascia alta e prevenire la flessione del PCB. Il supporto può montare una ventola di sistema aggiuntiva (fino a 120 mm). Dimensione GPU massima consigliata: fino a 12,90 x 5,90 cm (lunghezza x profondità).

Migliorie all'erogazione di potenza
Erogazione di potenza stabile per processori Intel Xeon W con caratteristiche quali:

• Connettore di alimentazione ProCool II (EATX 8 pin migliorato con design a pin solidi e LED diagnostico)
• Stadi di potenza 12+2 con IR3555
• Choke in lega e pad termici
• Condensatori ad alta durabilità
• PCB a 8 strati per migliori caratteristiche elettriche e termiche

Triplo M.2 & Dual U.2 — Storage e RAID
Tre slot M.2 a bordo (supporta M.2 22110, PCIe 3.0 x4 & SATA), incluso uno verticale, con due dissipatori M.2 per ridurre la temperatura degli SSD. Due porte U.2 per dispositivi NVMe liberano slot PCIe e supportano storage ad alta velocità. Supporta Intel VROC e RAID (0,1,5,10); chiave VROC richiesta per RAID 5 e 10.

Stabilità e affidabilità
Qualità server-grade con validazione per funzionamento continuo 24/7 (testata fino a 45°C e 80% di umidità). Rinforzi meccanici includono SafeSlot PCIe e array dissipatore/tubi di calore per la dissipazione termica di VRM e PCH.

Raffreddamento e controllo ventole
Controlli di raffreddamento completi tramite Fan Xpert 4 o UEFI BIOS: più sorgenti di temperatura per connettore, connettore dedicato pompa PWM/DC, rilevamento automatico tipo ventola e protezioni per connettore (surriscaldamento/sovracorrente). Modalità Auto-Tuning e Extreme Quiet disponibili.

Connettività e I/O

• Pannello posteriore: USB 3.2 Gen 2 (1×Type-C + 3×Type-A) fino a 10 Gbps
• Supporto pannello frontale: 4×USB 3.2 Gen1 e 4×USB 2.0
• Doppia Ethernet Intel: Intel® I219-LM e Intel® I210-AT
• 6×porte SATA 6 Gb/s
• Triplo M.2 (PCIe 3.0 x4 & SATA) e 2×U.2 (NVMe)

Audio
Crystal Sound 3 con codec Realtek® S1220A e condensatori audio giapponesi per audio a 8 canali.

Gestione IT di livello server
ASUS Control Center Express: gestione IT centralizzata per inventario, deploy software, monitoraggio e controllo remoto.

Supporto processore, chipset e memoria
Supporta processori Intel® Xeon® W (fino a 18 core) e chipset Intel C422. Supporta Intel Turbo Boost Max Technology 3.0, Hyper-Threading, Intel RST enterprise 5.0 e memoria DDR4 ECC a 4 canali tramite 8 slot DIMM (fino a 512 GB, DDR4-2933 dipendente dalla piattaforma).

Specifiche tecniche

• Modello: Pro WS C422-ACE
• Form factor: ATX (socket LGA 2066)
• Supporto CPU: Intel® Xeon® W, fino a 18 core
• Chipset: Intel® C422
• Memoria: 8×DIMM, fino a 512 GB, DDR4 ECC, 4 canali, fino a DDR4-2933
• PCIe: 3×PCIe 3.0 x16 (3-way x16/x16/x8, fino a 48 linee)
• M.2: 3×M.2 (22110 supportato; PCIe 3.0 x4 & SATA; doppio dissipatore M.2; uno M.2 verticale)
• U.2: 2×U.2 (NVMe)
• SATA: 6×SATA 6 Gb/s
• Alimentazione: stadi 12+2 IR3555; connettori ProCool II; choke in lega; condensatori durevoli; PCB a 8 strati
• Funzioni storage: Intel VROC (chiave VROC richiesta per RAID 5/10); RAID 0/1/5/10
• LAN: doppia NIC Intel (I219-LM, I210-AT)
• Audio: Realtek S1220A, Crystal Sound 3, condensatori audio giapponesi, 8 canali
• USB: Retro USB 3.2 Gen2 (1×Type-C, 3×Type-A); frontale: 4×USB 3.2 Gen1 + 4×USB 2.0
• Connettori raffreddamento: più sorgenti temp. per connettore; connettore dedicato pompa PWM/DC; supporto Fan Xpert 4
• Caratteristiche speciali: SafeSlot, ASUS 2-WAY VGA holder, doppio dissipatore M.2, test affidabilità Pro Workstation, ASUS Control Center Express
• Uso target: carichi workstation — addestramento AI, deep learning, rendering 3D, produzione media, CAD/BIM
