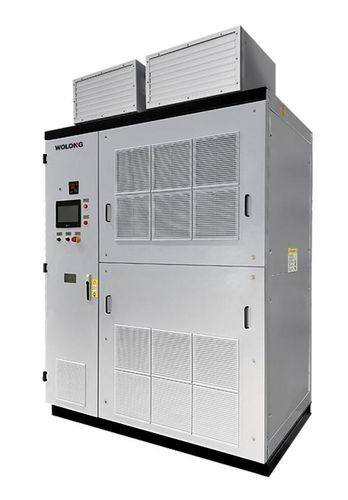

Variatore di velocità con PWM WD4000 series

trifaseper trasportatoredi ventilatori

Panoramica
Convertitori di frequenza media tensione WD4000. Wolong è un produttore di azionamenti ad alta tensione con 25 anni di esperienza e una base installata globale per applicazioni industriali su pompe, ventilatori, soffianti, compressori e nastri trasportatori. La famiglia WD4000 offre VFD per ridurre i consumi energetici e semplificare i costi di manutenzione nei settori Mining, Oil & Gas, Water & Wastewater, Power Generation e nelle industrie di processo in generale.

Vantaggi

• Trasformatore a sfasamento a 18 impulsi best‑in‑class di serie a partire da 1000 HP.
• Bassa distorsione che riduce le armoniche sulla rete locale, superando IEEE 519 e la maggior parte dei codici delle utility.
• Topologia a cascata H‑Bridge: inverter a sorgente di tensione multilevel basato su IGBT che fornisce uscita a bassa distorsione.
• Elimina la necessità di filtri e può controllare sia motori legacy che moderni.
• Superiore agli inverter a 2 o 3 livelli e nettamente migliore rispetto ai progetti a sorgente di corrente.
• Alta affidabilità di sistema con riequilibrio del neutro; l'azionamento può continuare a funzionare se un modulo di potenza fallisce, permettendo arresti controllati pianificati.
• Design modulare per una facile manutenzione e sostituzione rapida dei moduli di potenza; accesso frontale ai componenti.
• Densità di potenza leader per un ingombro ottimale.
• Tempi di consegna rapidi.

Caratteristiche

• Applicazioni: ventilatori, pompe, compressori, soffianti, nastri trasportatori.
• Semiconduttori di potenza: IGBT; diodi.
• Tensione d'ingresso: 4160 V ±10%, opzionalmente 3.3 - 13.8 kV.
• Frequenza d'ingresso: 50/60 Hz, ±5%.
• Sovratensione d'ingresso (swell): 20%.
• Sottotensione d'ingresso (dip o sag): -34%, funzionamento continuo con coppia ridotta.
• Raddrizzatore lato rete: raddrizzatori a diodi a 18 impulsi.
• Fattore di potenza in ingresso: ≥0.95 (carico > 10%).
• Armoniche di corrente in ingresso: conforme a IEEE519.
• Inverter lato motore: inverter multilevel (PWM) con moduli di potenza IGBT.
• Lunghezza cavo di uscita: nessun filtro necessario se inferiore a 2.2 km.
• Tensione di uscita: 4 / 4.16 kV.

Classificazione modelli
Type | Rated Motor Voltage (kV) | Current (A) | Shaft Output (HP) | Shaft Output (kW)
WD4000-4-130 | 4.16 | 130 | 1000 | 746
WD4000-4-159 | 4.16 | 159 | 1250 | 933
WD4000-4-190 | 4.16 | 190 | 1500 | 1119
WD4000-4-222 | 4.16 | 222 | 1750 | 1306
WD4000-4-254 | 4.16 | 254 | 2000 | 1492

Specifiche tecniche

• Serie: WD4000
• Tensione motore nominale: 4.16 kV (standard)
• Range tensione ingresso opzionale: 3.3 - 13.8 kV
• Gamma di potenza: 1000 - 5500 HP
• Range di corrente mostrato negli esempi: 130 - 635 A
• Raddrizzatore lato rete: raddrizzatori a diodi 18 impulsi
• Inverter motore: inverter PWM multilevel con moduli di potenza IGBT
• Conforme a IEEE 519 per le armoniche di corrente in ingresso
• Fattore di potenza in ingresso: ≥0.95 a carico > 10%
• Esempi di tensione di uscita: 4 / 4.16 kV
• Nessun filtro di uscita richiesto per tratti di cavo < 2.2 km
• Punti di forza del design: topologia a cascata H‑bridge, moduli di potenza modulari, riequilibrio del neutro per alta affidabilità
