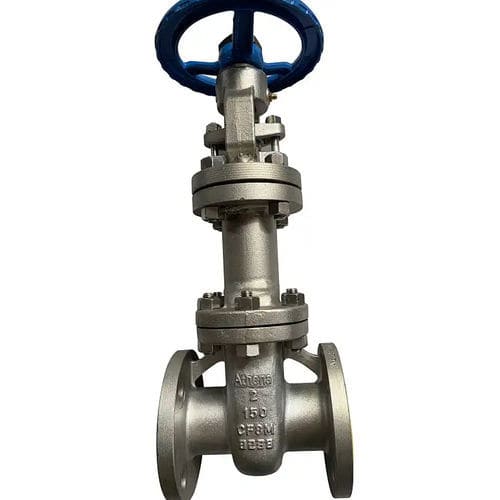

Valvola a saracinesca

con volantepneumaticadi arresto

- Le valvole sono saldate sia al coperchio della valvola che allo stelo della valvola. - La valvola a saracinesca a soffietto ha una serie di convoluzioni e queste convoluzioni vengono compresse o espanse a seconda del movimento dello stelo della valvola. (Scientificamente parlando il soffietto viene compresso quando la valvola è in posizione aperta ed espanso quando la valvola è in condizione chiusa). È importante installare correttamente i corpi valvola. - Il soffietto può essere sigillato alle Valvole in due modi diversi. Innanzitutto, il soffietto può essere saldato allo stelo della valvola nella parte superiore e al corpo della valvola nella parte inferiore. In questo caso il fluido di processo è contenuto all'interno del soffietto. Nel secondo metodo, il soffietto viene saldato allo stelo della valvola nella parte inferiore e al corpo nella parte superiore. In questo caso il fluido di processo è contenuto nella regione anulare tra il coperchio della valvola e il soffietto (è il tipo con tenuta a soffietto della valvola a saracinesca dall'esterno). - Il soffietto è un componente critico e costituisce il cuore della valvola con tenuta a soffietto. Per evitare qualsiasi torsione del soffietto la valvola deve avere uno stelo con movimento esclusivamente lineare. Ciò può essere ottenuto utilizzando un cosiddetto dado a manicotto sulla porzione del giogo del coperchio della valvola. - Sul dado a manicotto è montato un volantino che trasferisce efficacemente il movimento rotatorio del volantino in un movimento lineare nello stelo della valvola.
