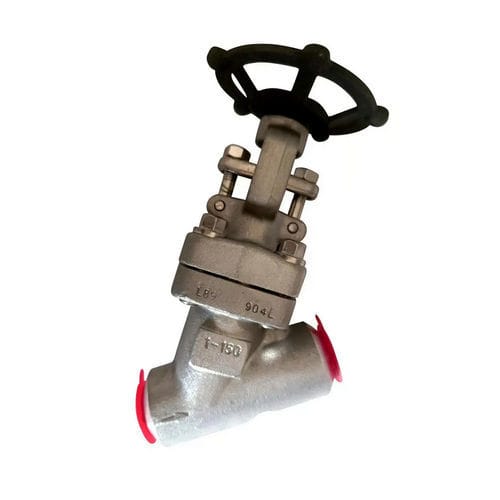

Valvola a globo

con volantea comando pneumaticodi arresto

- Funziona sollevando o abbassando il disco per aprire, regolare o chiudere il flusso del fluido, noto anche come valvole a globo a disegno obliquo. - La sede e lo stelo sono orientati a 45o gradi rispetto all'asse della tubazione. - La forza per sollevare o abbassare il disco proviene dal volantino o dall'attuatore. La forza viene quindi trasmessa attraverso lo stelo della valvola al disco. Il volantino viene ruotato dall'operatore della valvola e quindi fa ruotare lo stelo. Quando lo stelo ruota, inizia a muoversi verso l'alto o verso il basso. È attraverso questo movimento lineare dello stelo che aiuta il disco ad aprire o chiudere il flusso del fluido. - Le valvole a globo con schema a Y sono consigliate per applicazioni in condizioni di alta pressione e dove la caduta di pressione non è desiderabile. Altri tipi di valvole a globo, come le valvole a globo con modello Z, sono soggetti a perdite di pressione. - Lo stelo e la sede delle valvole a globo con disegno a Y forniscono un percorso del flusso rettilineo quando sono completamente aperte, il che aiuta a ridurre la resistenza al flusso del fluido in modo da ridurre il problema della caduta di pressione. La sua posizione nel sistema di tubazioni non è limitata. Il design di tipo Athena Y riduce al minimo la resistenza al flusso della valvola a globo. La sede e lo stelo sono angolati di circa 45 gradi, il che garantisce un percorso del flusso più rettilineo alla massima apertura e offre la minima resistenza al flusso. Queste valvole vengono utilizzate per la strozzatura durante le operazioni stagionali o di avvio.
