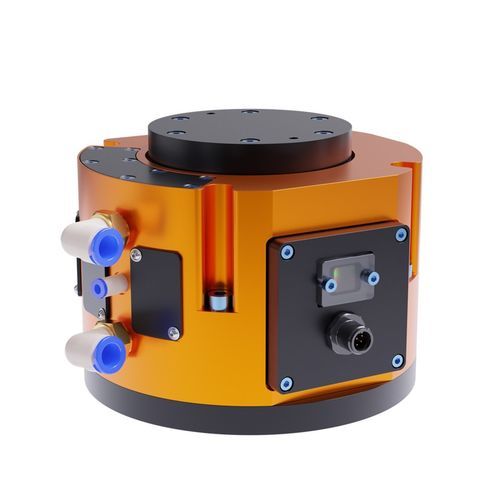

Limitatore di forza PCFC-12-A-S1

Panoramica del prodotto

• Fornisce compliance sull'asse Z per il controllo della forza di contatto durante operazioni di sbavatura e finitura.
• Rigidità regolabile variando la pressione pneumatica del pistone di reset per adattare il comportamento a carico e processo.
• Interfaccia di controllo intuitiva e sensore di compliance integrato per il monitoraggio della prossimità del pistone e la verifica del processo.
• La compliance integrata riduce la programmazione del robot e può essere regolata durante il funzionamento.
• Si monta sul braccio del robot posteriormente o lateralmente all'unità di sbavatura; disponibili piastre d'interfaccia per polso robot e montaggio laterale.
• Possibilità di configurazioni dei fori della piastra utensile personalizzate.
• Compensazione della gravità inclusa.
• Cavo segnale schermato opzionale da 10 m (M8 femmina 8 pin a estremità non terminata), P/N 9150-C-0321108-U-00-10.

Caratteristiche del prodotto (dettagliate)

• Controllo di forza passivo con compliance e corsa di 12 mm che fornisce compliance sull'asse Z.
• Rigidità di compliance regolabile tramite pressione pneumatica al pistone di reset.
• Sensore di compliance a bordo per il controllo della prossimità del pistone e la verifica del processo.
• Progettato per ridurre la programmazione del robot; la compliance è regolabile in movimento.
• Opzioni di montaggio: montaggio laterale e piastre d'interfaccia per polso robot; compatibile con montaggio posteriore o laterale dell'unità di sbavatura.
• Configurazioni dei fori della piastra utensile personalizzabili per adattarsi alle esigenze applicative.
• Funzione di compensazione della gravità per supportare l'equilibrio dei carichi verticali.
• Cavo segnale schermato opzionale da 10 m (M8 femmina 8 pin a estremità non terminata).

Specifiche
Connessioni aria (compliance): 3/8" Tube / 10 mm Tube
Connessioni aria (purge): 5/32" Tube / 4 mm Tube
Intervallo forza di compliance: 8,9 N – 85 N
Corsa di compliance al colletto: 12 mm
Tipo di compliance: Passivo
Caratteristiche di montaggio: Montaggio laterale e piastre d'interfaccia per polso robot
Peso: 3,54 kg
Momento statico X/Y: 15 Nm
Momento statico Z: 28 Nm

Modello e specifiche tecniche

• Numero di modello: PCFC-12-A-S1
• Intervallo forza di compliance (altre varianti disponibili): 8,9 N – 85 N; 8,9 N – 170 N; 8,9 N – 260 N
• Corsa di compliance al colletto: 12 mm
• Attacchi aria (compliance): 3/8" Tube / 10 mm Tube
• Attacchi aria (purge): 5/32" Tube / 4 mm Tube
• Tipo di compliance: Passivo
• Montaggio: montaggio laterale e piastre d'interfaccia per polso robot; può essere montato sul retro o sul lato dell'unità di sbavatura
• Peso: 3,54 kg
• Capacità momento statico: X/Y = 15 Nm; Z = 28 Nm
• Accessorio opzionale: cavo segnale schermato M8 8 pin (10 m) P/N 9150-C-0321108-U-00-10
• Accessori e kit disponibili: kit piastra d'interfaccia, kit montaggio banco, piastra copri posteriore, kit pistone, kit regolatore e preparazione aria, assiemi kit motore (vedere la scheda prodotto per numeri di riferimento compatibili e descrizioni)
