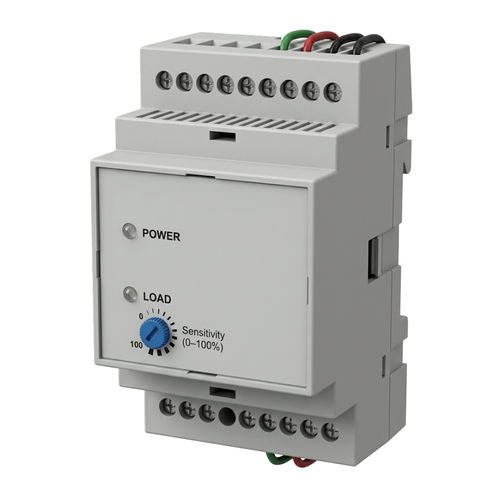

Relè di controllo di livello AT 50 A

Questo modello di regolatore permette di evolvere in liquidi di conducibilità normale, liquidi di conducibilità elevata o liquidi la cui conducibilità può variare fino a 100Ω massimi. Infatti questo dispositivo permette di regolare con il suo potenziometro la sensibilità del dispositivo per soddisfare le esigenze dell'applicazione in questione. Il modo migliore per ottimizzare queste caratteristiche è quello di posizionare l'AT 50A secondo lo schema elettrico illustrato, con le sonde nelle posizioni desiderate per ottenere il controllo dell'apparecchiatura slave. Modalità di utilizzo: I relè di controllo funzionano con tre sonde e consentono quindi di controllare due livelli. È importante sapere che la sonda "comune" deve essere sempre posizionata più in basso rispetto alla sonda di basso livello. È inoltre necessario sapere che, quando si lavora in un serbatoio o in un serbatoio metallico, è possibile utilizzare solo due sonde per controllare i livelli alto e basso e utilizzare il cavo della sonda comune "collegandolo" al serbatoio o al serbatoio metallico. Tuttavia, questo caso è possibile solo se il metallo del serbatoio o della vasca è a diretto contatto con il liquido. Le sonde sono collegate alla centralina tramite un cavo elettrico con un conduttore che può essere molto sottile, ma per ragioni di resistenza meccanica è consigliabile utilizzare un cavo da 1,5 mm² con guaina esterna in neoprene. Caratteristiche tecniche : Sensibilità - Modulabile fino a 100 KOhm Temperatura di funzionamento - - 10 a + 55°C Numero di sonde max. - 3 Tempo di risposta - 100 ms Carica elettrica sui contatti - 5 A - 240 V Consumo di energia - 5 VA Tensioni delle sonde - 10 VA Peso della sonda - 45 g Dimensioni - 90 x 54 x 59 mm
