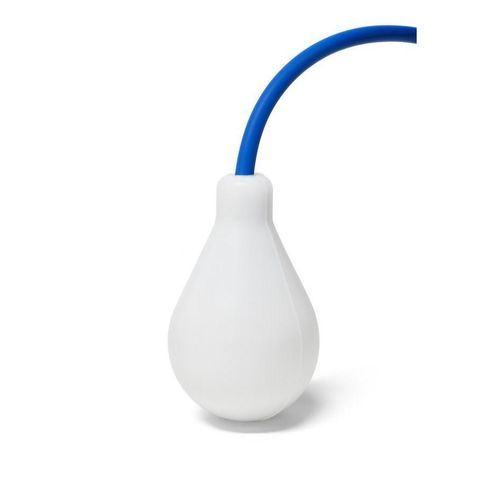

Livellostato a galleggiante AQUA XL EP

per acquaper controllo di pompaper sicurezza antitraboccamento

Presentazione
L'AQUA XL EP è un interruttore a galleggiante certificato ACS, progettato per applicazioni con acqua potabile. Dotato di zavorra interna e materiali conformi ACS, garantisce un contatto igienico con l'acqua di consumo e una commutazione meccanica precisa per il controllo pompe e segnalazioni di livello.

Principali applicazioni
Adatto per stazioni di pompaggio di acqua potabile, serbatoi di stoccaggio e impianti di trattamento acqua. Indicabile per ambienti sensibili che richiedono certificazione ACS e cavo privo di alogeni (es. ferroviario, cantieristica navale, reti industriali d'acqua).

Principio di funzionamento
Il galleggiante segue il livello del liquido; al raggiungimento della posizione di commutazione inclina un microinterruttore meccanico interno aprendo o chiudendo il circuito. È fornito con cavo a 3 conduttori (COM, NO, NC) per selezionare il funzionamento in carica o scarica durante il cablaggio. È possibile utilizzare due unità in coppia per gestire livelli minimo e massimo.

Modalità di funzionamento

• Modalità scarico: il galleggiante comanda la pompa in posizione alta (protezione da traboccamento) e interrompe il circuito quando il serbatoio è vuoto per proteggere la pompa.
• Modalità riempimento: il circuito si chiude (NC) in posizione bassa per avviare la pompa e riempire il serbatoio.

Limitazioni e raccomandazioni
Non raccomandato per liquidi fortemente agitati (presenza di agitatore) né per uso in serbatoi sopraelevati. Per liquidi turbolenti scegliere ATS 165 EP (certificato ACS). Per controllo di più pompe con zavorra regolabile in acciaio inox in liquidi calmi scegliere SOBA EP (certificato ACS). Il comportamento di commutazione può variare in funzione dell'agitazione e delle portate; la zavorra interna garantisce un angolo di commutazione fisso di ±10°.

Installazione e cablaggio
Il galleggiante va sospeso tramite la guaina del cavo; utilizzare l'accessorio FIXCAB per un fissaggio sicuro. Evitare fascette o elementi taglienti che possano danneggiare la guaina. Le connessioni elettriche devono essere eseguite in una scatola stagna al di fuori del serbatoio per prevenire infiltrazioni. Le prolunghe vanno eseguite con cavo di segnale compatibile; lunghezze personalizzate disponibili su richiesta per evitare giunzioni in vasca.

Specifiche tecniche

• Angolo di commutazione: ±10°
• Densità del fluido ammessa: 0,95–1,05 kg/dm³
• Pressione di esercizio ammessa: 2 bar
• Temperatura massima: 70 °C
• Indice di protezione: IP68
• Scocca: copolimero di polipropilene biconico
• Cavo: 3 conduttori 1 mm², guaina PVC certificata ACS, priva di alogeni
• Peso (senza cavo): ≈ 775 g
• Zavorra: ghisa interna
• Dimensioni: altezza 165 mm — diametro 100 mm
• Lunghezze cavo: 5, 6, 10, 13, 15, 20, 25, 30 m (altre su richiesta)
• Corsa di commutazione indicativa: X ≈ 17–20 cm (vedere scheda tecnica)
• Caratteristiche elettriche: capacità di interruzione 16 (6) A (16 A resistivo; 6 A induttivo) fino a 250 VAC; altre configurazioni disponibili, consultare i dati tecnici.
